Procedura wymiany klocków i tarcz hamulcowych

Wszelkie prace diagnostyczne i montażowe należy wykonywać po uniesieniu samochodu do wygodnej, ergonomicznej pozycji

TRW

Wszelkie prace diagnostyczne i montażowe należy wykonywać po uniesieniu samochodu do wygodnej, ergonomicznej pozycji

Kontrola i wymiana tarcz hamulcowych

Przed założeniem nowych klocków należy ocenić wizualnie stan tarcz pod kątem widocznych śladów korozji, pęknięć, rowków oraz dokonać pomiaru ich grubości. Każdy producent określa tu dopuszczalne minimum, gdyż zbyt cienka tarcza ma niską wytrzymałość mechaniczną i może ulec oderwaniu od swej części mocującej albo spowodować wypadnięcie klocka z jarzma. Jej mniejsza pojemność cieplna skutkuje przegrzaniem i termicznym odkształceniem części roboczej. Pomiaru grubości tarczy dokonuje się specjalną suwmiarką lub mikromierzem w odległości ok. 10 mm od zewnętrznej krawędzi.

Przy tej okazji warto wspomnieć o oferowanej przez wiele warsztatów usłudze przetaczania tarcz. Biorąc pod uwagę koszt demontażu, samej obróbki i ponownego montażu – jest to działanie ekonomicznie mało uzasadnione. Grubość po przetoczeniu najprawdopodobniej będzie bliska minimalnej, więc okres eksploatacji okaże się krótki.

Stan tarcz może być przyczyną odczuwalnych na kierownicy i pedale hamulca drgań podczas hamowania. Dla weryfikacji takiego podejrzenia należy dokonać pomiaru grubości tarczy hamulcowej w ośmiu punktach na jej obwodzie (co 45°) i w odległości ok. 10 mm od zewnętrznej krawędzi. Od największej z uzyskanych wartości odejmujemy najmniejszą. Jeżeli różnica ta przekracza 0,015 mm, tarcza może być źródłem drgań i wymaga wymiany. Takie nieregularne zużycie jest najczęściej skutkiem nieodpowiedniego montażu tarczy lub niewłaściwej pracy innych elementów układu (np. prowadnic zacisku). W obu wypadkach dochodzi bowiem do miejscowego ocierania tarczy o jeden z klocków.

TRW

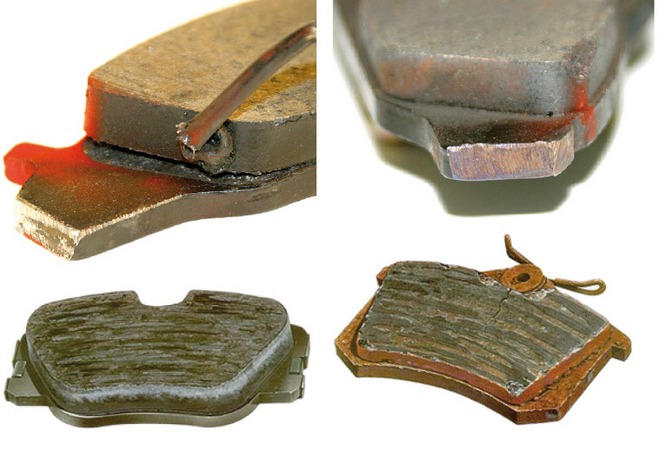

Niedozwolone jest dalsze użytkowanie klocków hamulcowych poddanych uprzednio samowolnym przeróbkom (dwa górne zdjęcia) ani uszkodzonych termicznie na skutek przegrzania (dwa zdjęcia dolne)

Kolejną obowiązkową czynnością diagnostyczną jest pomiar bicia tarczy zamontowanej w pojeździe czujnikiem zegarowym z podstawką magnetyczną. Dokonuje się go w odległości ok. 10 mm od brzegu tarczy, a maksymalne (dopuszczalne) wartości dla tarcz używanych wynoszą od 0,1 do 0,2 mm, przy czym mniejsza wartość odnosi się do tarcz o większej średnicy. Nadmierne bicie tarczy może być spowodowane nie tylko jej zużyciem, ale również zbyt dużym luzem w łożysku lub skrzywieniem piasty. Dlatego przed decyzją o wymianie tarczy należy te ewentualności wyeliminować, mierząc bicie samej piasty.

TRW

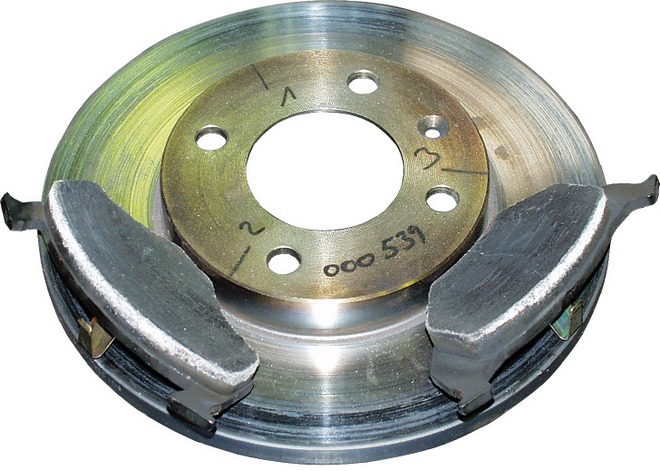

Zużycie tarcz i okładzin ciernych jest bezpośrenio ze sobą powiązane, więc przy powtórnej wymianie klocków trzeba zawsze zakładać nową tarczę

Drgania podczas hamowania mogą występować także przy tarczach mocno skorodowanych. Normalnie niewielkie ślady korozji mogą się pojawiać wskutek skraplania się wilgoci z powietrza. Ulegają one starciu w czasie pierwszego hamowania i nie powodują zakłóceń pracy układu. Problem pojawia się w czasie długiego postoju pojazdu (na przykład w komisie samochodowym w oczekiwaniu na klienta) lub po postoju samochodu przez cały okres zimowy). Powstająca wtedy gruba warstwa korozji nie ulega samoczynnemu starciu i powoduje nadmierne rozgrzewanie się materiału ciernego klocka i wytapianie z niego żywic, które stają się przyczyną "zeszkliwienia" skorodowanej tarczy, a to skutkuje znacznym spadkiem siły hamowania lub wspomnianymi drganiami.

Inne możliwe uszkodzenia tarcz to:

  • przegrzanie ujawniające się obecnością niebieskawego nalotu na powierzchni ciernej, czyli warstwy tlenków obniżającej współczynnik tarcia i tym samym wydłużającej drogę hamowania (następstwem przegrzania może być też nadmierne bicie osiowe tarcz);
  • pęknięcia, głębokie rysy obwodowe lub zniszczenie powierzchni roboczej przez klocek z całkowicie startą warstwą cierną.

Wystąpienie którejś z wymienionych wcześniej usterek bezwzględnie kwalifikuje tarcze do wymiany, przy czym zawsze należy wymieniać jednocześnie obie tarcze na tej samej osi i równocześnie montować nowy komplet klocków.





Michał Głażewski
Kierownik Zespołu Technicznego ZF Aftermarket
