Homologacja szyb samochodowych (cz.II)

Homologacja szyb samochodowych

Fot. Instytut Szkła i Ceramiki, MAN

Homologacja szyb samochodowych

Badaniom homologacyjnym podlegają również szyby stosowane w oknach bocznych lub tylnych pojazdu. Metody testowania są podobne, jak w przypadku szyb przednich, ale uwzględnia się przy tym odmienne kryteria.

Szyby klejone

Szyby tego rodzaju identyfikowane są według nazwy handlowej lub marki, a także na podstawie kategorii grubości nominalnej (e <= 5,5 mm; 5,5 mm < e <= 6,5 mm i e > 6,5 mm) oraz liczby, typu i grubości warstw pośrednich; zabarwienia folii i/lub szkła dla celów atermicznych. Badania wytrzymałościowe przeprowadza się w tym wypadku na płaskich próbkach, wykrojonych ze zwykłych szyb lub specjalnie do tego celu wykonanych o wymiarach 300 x 300 mm.

Badaniom manekinem poddaje się sześć płaskich próbek o wymiarach (1100 mm x 500 mm), przy wysokości spadku 1,50+0-5 m. Wynik uznaje się za zadowalający, jeżeli warstwa szkła rozbiła się, czego przejawem są liczne pęknięcia. Dopuszcza się przy tym rozdarcia w warstwie pośredniej, pod warunkiem jednak, że głowa manekina nie przechodzi przez próbkę oraz żadne duże odłamki szkła nie oddzieliły się od warstwy pośredniej. W przypadkach, gdy jedno z badań dało wynik negatywny, badaniom poddaje się nowy komplet próbek, przy czym wyniki powtórnego badania muszą być pozytywne dla wszystkich sześciu próbek.

Taber Abraser

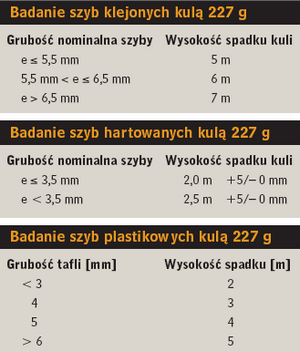

Przy badaniu kulą 227 g wysokość jej spadku zależna jest od grubości nominalnej szyby i wynosi odpowiednio: 5, 6 i 7 m. Testuje się cztery płaskie próbki o wymiarach 300 x 300 mm.

Wynik badania jest pozytywny jeśli:

  • kula nie przebiła próbki,
  • próbka nie rozpadła się na kilka oddzielnych odłamków,
  • masa odłamków oddzielonych od dolnej strony próbki nie przekracza 15 g,
  • nie więcej niż dwie próby były niezadowalające, ale nowa seria badań dała wynik w pełni pozytywny.

Badanie odporności powierzchni zewnętrznej szyby na ścieranie przeprowadza się urządzeniem Taber Abraser na trzech próbkach o wymiarach 100 x 100 mm z zastosowaniem 1000 cykli ścierania, a badanie zmiany rozproszenia światła przy użyciu spektrofotometru PG 5500. Rozproszenie światła spowodowane ścieraniem nie może przekroczyć 2%.

Badanie odporności na działanie wysokiej temperatury polega na dwugodzinnym przetrzymywaniu trzech próbek o wymiarach 300 x 300 mm w temperaturze 100oC. Nie mogą przy tym wystąpić żadne widoczne zmiany w warstwie pośredniej.

Badanie odporności na działanie promieniowania wykonuje się wówczas, gdy laboratorium badawcze uzna to za celowe na podstawie posiadanych informacji o warstwie pośredniej. Badanie polega na 100-godzinnym naświetlaniu 3 próbek o wymiarach 360 x 76 mm oraz pomiarze współczynnika przepuszczalności światła naświetlonej i nienaświetlonej części próbki. Przepuszczalność światła naświetlonej części próbki nie może być mniejsza niż 95% przepuszczalności części nienaświetlonej oraz nie może być mniejsza niż 70% dla szyb, które mogą być instalowane w miejscach mających wpływ na pole widzenia kierowcy.

Rys.: Urządzenie Taber Abraser do badania odporności szkła na ścieranie

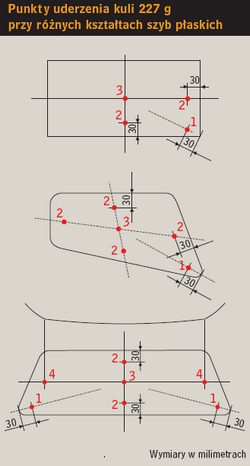

Punkty uderzenia kuli

Badanie odporności na działanie wilgoci przeprowadza się na trzech próbkach o wymiarach 300 x 300 mm w sposób analogiczny do stosowanego w przypadku szyb przednich.

Badanie całkowitej przepuszczalności jest wymagane dla szyb niebędących szybami przednimi lub części szyb, które mają być montowane w polu widzenia kierowcy. Ich przepuszczalność całkowita dla światła w zakresie widzialnym musi wynosić co najmniej 70%.

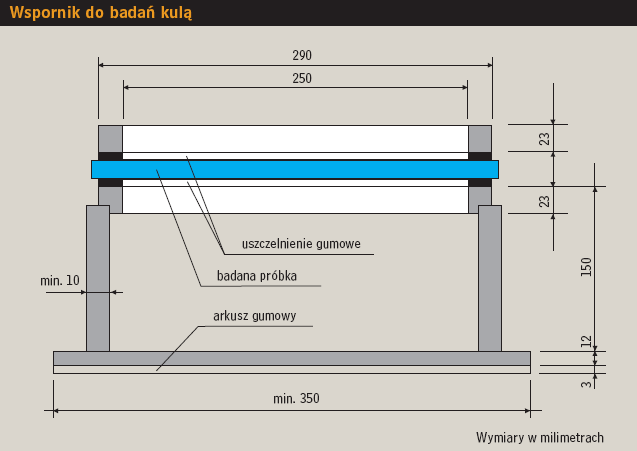

Wspornik

Szyby jednorodnie hartowane

Określenie typu tego rodzaju szyb odbywa się na podstawie takich ich właściwości głównych, jak: nazwa handlowa lub marka, charakter procesu hartowania (cieplny lub chemiczny), kategoria kształtu (szyby płaskie lub płaskie i gięte), kategoria grubości (Ł 3,5 mm; 3,5 mm < e <= 4,5 mm; 4,5 mm <= e < 6,5 mm; 6,5 mm < e). Uwzględniane są także właściwości drugorzędne: rodzaj materiału (szkło polerowane, szkło float, szkło ciągnione), zabarwienie (bezbarwne lub zabarwione), ewentualna obecność przewodników i pasów zaciemniających.

Przy badaniach siatki spękań dla kategorii kształtu i każdej kategorii grubości dobiera się wzorce według następujących kryteriów:

  • szyby płaskie - dwa komplety wzorców odpowiadających największej powierzchni rozwiniętej i najmniejszemu kątowi między dwoma przyległymi bokami,
  • szyby płaskie i gięte - trzy komplety wzorców spełniających powyższe kryteria i dodat kowo kryterium największej wysokości segmentu.

Szyby bezpieczne pokryte tworzywem sztucznym

W przypadku tego rodzaju szyb, oprócz kontroli spełnienia wymagań dla określonego typu, dodatkowo przeprowadza się badania:

  • odporności na ścieranie warstwy tworzywa (przy 100 cyklach ścierania - przyrost rozproszenia światła nie powinien przekraczać 4%);
  • odporności na działanie wilgoci (próba w czasie 2 tygodni);
  • odporności na zmiany temperatury (dwie próbki o wymiarach 300 x 300 mm po umieszczeniu w pojemniku o temperaturze minus 40oC na 6 godzin, potem w temperaturze 23oC na 1 godzinę i w strumieniu powietrza o temperaturze 72oC przez 3 godziny, po końcowym schłodzeniu nie mogą wykazywać żadnych pęknięć, rozwarstwień, zmatowień lub innych widocznych wad;
  • ognioodporności (sprawdzenie, czy tworzywo sztuczne na szybie ulega zapaleniu, a jeśli tak, to czy szybkość spalania jest mniejsza niż 250 mm/min.);
  • odporności na działanie substancji chemicznych (kolejno: czysty roztwór mydlany, płyn do mycia szyb, spirytus denaturowany, benzyna i nafta).

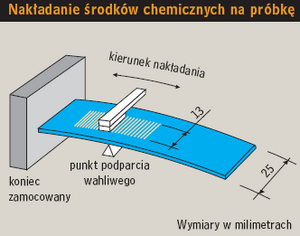

Nakładanie środków chemicznych na próbę

Szyby zespolone

Każda szyba składowa szyby zespolonej powinna posiadać homologację lub spełniać wymagania podane w odpo- wiednim załączniku Regulaminu R43 EKG.

Badania całości wykonuje się manekinem o masie 10 kg na sześciu próbkach o wymiarach 1100 x 500 mm przy wysokości spadku 1,50 m. W przypadku szyb asymetrycznych przeprowadza się trzy badania z jednej i trzy - z drugiej strony. Ocena wyników zależna jest od konstrukcji szyb:

  • przy obu szybach hartowanych - obie muszą ulec rozbiciu;
  • w zespole składającym się z szyb klejonych i/lub szyb laminatowych obie części składowe powinny ulec rozbiciu z wytworzeniem kolistych pęknięć wokół punktu uderzenia (dopuszczalne jest rozdarcie warstwy pośredniej, o ile głowa manekina nie przeszła przez próbkę);
  • w zespole składającym się z szyby jednorodnie hartowanej oraz szyby klejonej lub laminatowej, pierwsza powinna rozbić się, a druga - popękać koliście wokół punktu uderzenia (dopuszczalne jest rozdarcie warstwy pośredniej szyby klejonej lub laminatowej, o ile głowa manekina nie przeszła przez próbkę ani żaden duży odłamek szkła nie oddzielił się od warstwy pośredniej).

Postanowienia dotyczące instalacji oszkleń bezpiecznych w pojazdach

Oszklenie bezpieczne należy montować w taki sposób, by - pomimo naprężeń nadwozia w warunkach normalnej eksploatacji - pozostało ono na swoim miejscu, zapewniając widoczność i bezpieczeństwo osobom znajdującym się w pojeździe. Oszklenie bezpieczne musi nosić odpowiednie oznakowanie homologacyjne dla danego typu komponentu oraz spełniać pewne szczególne kryteria optyczne i mechaniczne.

Próba

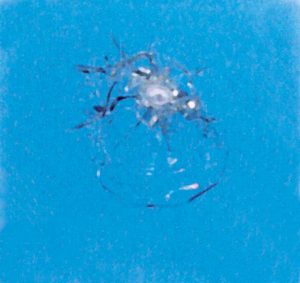

Rys.: Wygląd próbki po wykonanym badaniu kulą 227 g
badanie szyb

Całkowita przepuszczalność światła przez szyby przednie nie może być niższa niż 75%. W pojazdach, których maksymalna prędkość konstrukcyjna przekracza 40 km/h, nie można stosować szyb przednich hartowanych. Wszystkie oszklenia skierowane w przód, niebędące jednakże szybami przednimi, muszą być wykonane ze szkła klejonego lub tworzywa sztucznego opatrzonego dodatkowym symbolem /A. Oszklenia bezpieczne z tworzyw sztucznych muszą być dodatkowo oznaczone symbolem /B/L.

Szyby boczne, poza miejscami widoczności dwóch zewnętrznych lusterek wstecznych, mogą mieć przepuszczalność światła niższą niż 70% pod warunkiem, że oszklenie takie będzie opatrzone dodatkowym symbolem V.

Naprawa uszkodzeń szyb

Z punktu widzenia formalno-prawnego szyba samochodowa pęknięta lub w inny sposób uszkodzona powinna być wymieniona. Znak homologacji naniesiony na każdą szybę w pojeździe silnikowym stanowi oświadczenie producenta szyby, że odpowiada ona wymaganiom regulaminu homologacji R43 EKG ONZ i jest identyczna z szybą dostarczoną do badań przed udzieleniem homologacji przez Ministra Transportu, a więc szybą nieuszkodzoną. Pęknięcie szyby i jej naprawienia zdejmuje odpowiedzialność z producenta szyby w przypadku zdarzenia, w wyniku którego powstanie uszkodzenie ciała spowodowane szybą, czy też sposobem jej rozbicia podczas wypadku.

W praktyce wiele zakładów zajmujących się profesjonalną wymianą szyb w pojazdach stosuje ich naprawianie w określonych przypadkach niewielkich uszkodzeń szyb klejonych, spowodowanych najczęściej uderzeniami kamieni.

Ze względu na stosunkowo wysoką cenę nowych szyb klejonych oraz opracowanie specjalnych technologii napraw (m.in. w Stanach Zjednoczonych) oraz nowoczesnych technologii stosowanych w motoryzacji życie wyprzedza przepisy, których pierwotna wersja została opracowana w r. 1958 (z aktualizacją w r. 1989 i w 2004). Metody naprawiania drobnych pęknięć szyb samochodowych prezentowane są m.in. na międzynarodowych targach motoryzacyjnych, a także na targach Glastec w Dźsseldorfie. Warunkiem dopuszczalności naprawy szyby przedniej jest wielkość i kształt pęknięcia (tzw. gwiazdki, oczka). Pęknięcia nie mogą dochodzić do krawędzi szyby. Nie powinny być też naprawiane szyby uszkodzone w bezpośrednim polu widzenia kierowcy, zwłaszcza gdy pęknięcia są dłuższe niż 50 mm, folia pomiędzy warstwami szkła jest uszkodzona, miejsce uszkodzone zostało zabrudzone, a jego oczyszczanie narzędziem diamentowym wymaga naruszenia warstwy pośredniej szyby klejonej.

Szyba pęknięta i następnie sklejona ma nieco obniżoną wytrzymałość mechaniczną, chociaż ta wytrzymałość zależy przede wszystkim od folii stanowiącej warstwę pośrednią (najczęściej folia poli-winylo-butyralowa - PVB). Ważniejszą sprawą jest niedopuszczenie do powstania zniekształceń optycznych, zwłaszcza w strefie A pola widoczności.

Nawet niewielkie uszkodzenia szyby przedniej mają tendencję do szybkiego powiększania się na skutek wstrząsów i wibracji. Dla zapobieżenia dalszemu pękaniu szkła (także po naprawie), odprysk lub pęknięcie należy zakończyć otworkiem wykonanym wiertłem lub frezem z nasypem diamentowym. Ubytek szkła należy wypełnić specjalną

żywicą polimerową, utwardzaną najczęściej promiennikiem UV. űywica po utwardzeniu powinna wykazywać identyczny współczynnik załamania światła jak szkło (tj. nD = 1,55). Po utwardzeniu żywicy konieczne bywa wypolerowanie miejsca naprawianego. Naprawa pęknięć szyby przedniej ogrzewanej może zakończyć się uszkodzeniem systemu ogrzewania tej szyby.

Uszkodzeń szyb hartowanych z zasady się nie naprawia. Uszkodzenie ich powierzchni prowadzi bowiem do zniszczenia szyby bez działania przyczyn zewnętrznych, na skutek zakłócenia warstwy zewnętrznej szyby o określonych naprężeniach wzmacniających, wprowadzonych w procesie termicznego hartowania.

Za ewentualne niepożądane skutki wynikłe z naprawiania szyb samochodowych odpowiada właściciel pojazdu, a Instytut Szkła i Ceramiki nie wydaje żadnych certyfikatów autoryzacyjnych uprawniających do wykonywania napraw szyb pękniętych.



Tadeusz Tarczoń
Instytut Szkła i Ceramiki Kraków
