Tuleje zawieszenia - część mała, lecz istotna

Przykłady produktów z aktualnej oferty części zawieszeń Delphi

Delphi

Przykłady produktów z aktualnej oferty części zawieszeń Delphi

Tuleje odgrywają ważną rolę w zawieszeniu i układach kierowniczych nowoczesnych pojazdów. Umożliwiając swobodne poruszanie się części zawieszenia, a także absorbując hałas, wstrząsy i drgania – dbają o wysoki komfort jazdy. Zużyte lub uszkodzone tuleje nie spełniają swoich funkcji, dlatego ważne jest, aby regularnie je sprawdzać i w razie potrzeby wymieniać.

We współczesnych samochodach tuleje są częścią każdego zawieszenia. Poddawane podczas jazdy nieustannym naprężeniom działającym we wszystkich kierunkach – ulegają eksploatacyjnemu zużyciu. Aby tłumić drgania, zawieszenie samochodu musi poruszać się płynnie w górę i w dół. Ruch ten jest korzystny dla jakości prowadzenia pojazdu, jednak równocześnie przenosi niepożądany hałas oraz wibracje do kabiny pasażerskiej. Rolę wytłumiacza pełnią właśnie tuleje metalowo-gumowe. Stosuje się je w takich elementach układu zawieszenia, jak: wahacze, łączniki stabilizatorów, przeguby kulowe, drążki kierownicze, amortyzatory, mocowania kolumn, silnika i skrzyni biegów. Tuleje stanowią punkt ustalający, który łączy poszczególne części systemu ze sobą lub z podwoziem pojazdu. Mają działanie tłumiące, kontrolują zakres ruchu w połączeniach i redukują generowany podczas jazdy hałas, drgania i uciążliwość (tzw. poziom NVH – ang. noise, vibration and harshness) dla zapewnienia wyższego komfortu i bezpieczeństwa jazdy.

Budowa

Chociaż istnieje wiele różnych konstrukcji zależnych od lokalizacji, funkcji i zastosowania, większość tulei składa się z zewnętrznej części metalowej (zazwyczaj ze stali lub aluminium), a czasem z tworzywa sztucznego, oraz wewnętrznej – wykonanej z silikonu lub gumy nitrylowej. Ze względu na wysokie naprężenia dynamiczne gumę tę musi charakteryzować odporność na zużycie, skrajne temperatury i zanieczyszczenia. Zależnie od ich rodzaju i przeznaczenia elementy gumowe w tulejach mają różną twardość. Parametr ten oznacza się w skali Shorea.

Właściwa równowaga

W zawieszeniu sztywnym, które maksymalizuje przyczepność opon do podłoża, stosuje się tuleje twarde o bardzo małym ugięciu. Zapewniona w ten sposób precyzja prowadzenia wiąże się jednak z ryzykiem zwiększenia hałasu. Z kolei miękka tuleja (o niskiej twardości według skali Shorea) generuje mniej hałasu, ale negatywnie wpływa na właściwości jezdne pojazdu. Zadaniem producentów jest zatem zapewnienie właściwego kompromisu między komfortem a przyczepnością. Wszystkie tuleje Delphi zostały tak zaprojektowane, aby zapewnić optymalną twardość według skali Shorea – zarówno dla uzyskania dobrego prowadzenia, jak i redukcji hałasu i drgań.

Przyczyny usterek

Nie istnieje ustalony harmonogram serwisowania tulei zawieszenia, jednak wiadomo, że ich stan pogarsza się z upływem czasu. Umiejscowienie w dolnej części pojazdu powoduje, że są one szczególnie narażone na zużycie. Przyczyniają się do tego zmiany naprężeń spowodowane ciągłym ruchem, tarcie, wysoka temperatura oraz ekspozycja na brud i zanieczyszczenia, takie jak sól drogowa czy smary. Wysoka temperatura powoduje kruszenie lub pęknięcia gumy, a olej wchodzi z komponentem gumowym w reakcję. Problem nasila się w przypadku tulei zamontowanych w pobliżu rury wydechowej lub w słabo wentylowanej komorze silnika.

Kiedy wymieniać?

Zużycie lub uszkodzenia tulei, np. rozdarcia w gumie lub pęknięcia w połączeniu jej z metalem, mogą zostać łatwo wykryte w trakcie szybkich oględzin. O konieczności wymiany często świadczą także inne przesłanki, przy czym różne typy tulei mogą wywoływać odmienne objawy:

  • odgłosy trzeszczenia podczas przyspieszania lub hamowania;
  • stuki w czasie jazdy po nierównej nawierzchni;
  • przedwczesne i/lub nierównomierne zużycie opon;
  • odgłosy tarcia metalu o metal;
  • odczucie braku precyzji ruchu kierownicą podczas skręcania;
  • mocowanie silnika i skrzyni biegów wywołują drgania przedniej części samochodu (z reguły najintensywniejsze podczas przyspieszania).

Zużyte lub uszkodzone tuleje nie tylko źle wpływają na prowadzenie pojazdu i komfort kierowcy, ale mogą również powodować bezpośrednie tarcie metalu o metal. Zwiększa to obciążenie przegubów i łączonych części, takich jak: wahacze, przeguby kulowe i amortyzatory, przyspieszając ich zużycie. Wymiana tych podzespołów może być kosztowna, dlatego warto nowe tuleje instalować już przy pierwszych objawach niesprawności.

O czym pamiętać?

Podczas wymiany tulei należy przestrzegać kilku reguł:

  • zawsze dobierać odpowiednie tuleje do pojazdu – mimo że z zewnątrz mogą one wyglądać identycznie, istnieje wiele cech wewnętrznych, określających przydatność do konkretnego zastosowania;
  • w przypadku tulei stabilizatorów poprzecznych zaleca się wymianę tulei parami;
  • przed przystąpieniem do montażu przeprowadzić dokładną kontrolę wymiarów części;
  • dokręcać odpowiednim momentem i tylko wtedy, gdy pojazd stoi na kołach (niezastosowanie się do tego wymogu spowoduje niepotrzebne wstepne obciążenie tulei w niewłaściwej pozycji, co może doprowadzić do przedwczesnej usterki);
  • niektóre części (np. wahacze) mają konstrukcję nierozbieralną, w innych montaż tulei jest trudny i wymaga użycia specjalistycznych narzędzi – w tych przypadkach bardziej ekonomiczna może okazać się wymiana całego podzespołu.

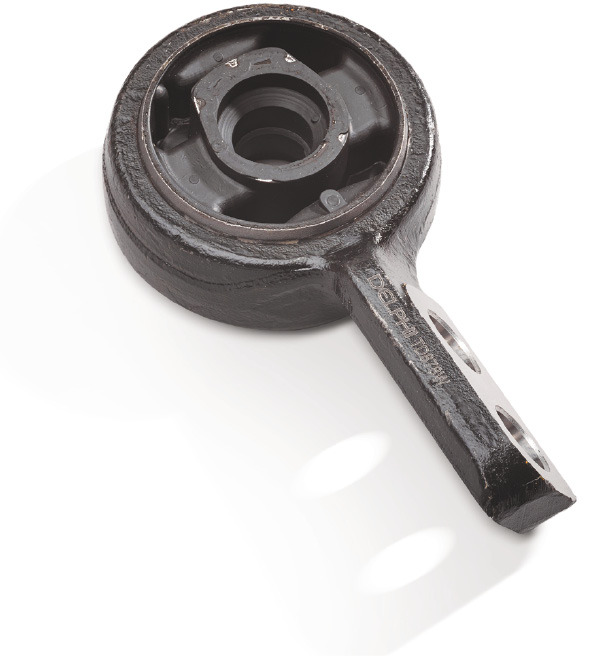

Tuleja wahacza do samochodu BMW zakwalifikowana do wymiany

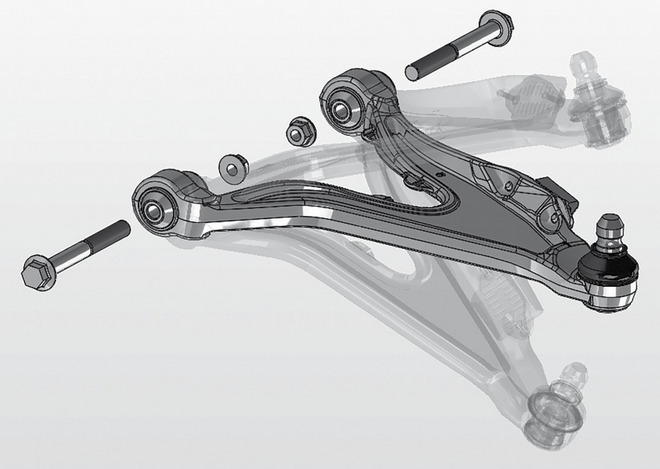

Prawidłowe ustawienie wahacza podczas dokręcania śrub przechodzących przez tuleje metalowo-gumowe

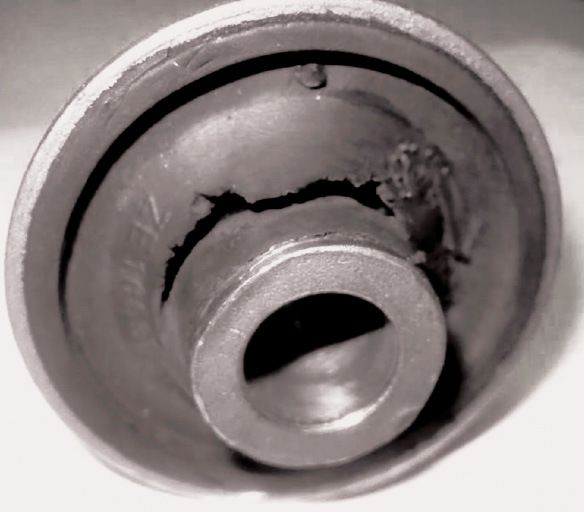

Zerwanie gumowego elementu tulei z powodu nieprawidłowego montażu wahacza



Tomasz Hurt
Menedżer ds. Technicznych, Delphi Product & Service Solutions
