Filtracja w automatycznych skrzyniach biegów

Fot. Hengst

Fot. Hengst

Mercedes, jako pierwszy, w latach 90. ogłosił, że mocne jednostki napędowe (umownie o pojemności powyżej 3 000 cm3) będą spinane wyłącznie z automatycznymi skrzyniami biegów. Skrzynie manualne nie są już w stanie bezawaryjnie przenosić mocy i momentu obrotowego generowanego przez te silniki.

Prawdziwa rewolucja przyszła jednak kilkanaście lat później. Pod koniec 2003 r. koncern VAG przedstawił VW Golfa R32 wyposażonego w skrzynię DSG DQ250, co było milowym krokiem w stronę automatyzacji zmiany biegów w europejskich samochodach. Oczywiście, skrzynie DSG nie są typowymi skrzyniami automatycznymi, ale w oczach użytkowników litery PRND obok dźwigni zmiany biegów kwalifikują je do tej grupy. Bardzo szybko skrzynie te (i ich kolejne wersje) trafiły do pozostałych modeli koncernu oraz pojawiły się w ofercie innych producentów. Wkrótce stały się tak popularne, że mimo zastrzeżenia przez VAG nazwy DSG określenie to stało się synonimem skrzyni dwusprzęgłowej.

Na świecie jest kilka specjalistycznych firm, które opracowują i budują przekładnie automatyczne. Do najbardziej znanych należą: najlepiej rozpoznawalny w Europie ZF, amerykański Borg Warner, japoński Aisin czy irlandzki Eaton. Nie można też pominąć autorskich konstrukcji koncernów motoryzacyjnych (Daimler, Fiat Powertrain, Hyundai, Honda USA, Mack Truck).

Fakty i mity

Ponieważ tzw. „automaty” pojawiły się w Europie niedawno, do dziś krąży wokół nich wiele mitów. Przez długi czas automaty kojarzone były ze słabszymi osiągami i zwiększonym zużyciem paliwa. Dzisiaj już tak nie jest: nowoczesne automatyczne skrzynie biegów potrafią poprawiać osiągi i zmniejszać zużycie paliwa, a przede wszystkim znacznie zwiększają komfort jazdy (szczególnie w korkach). Ponadto zastosowanie automatycznych skrzyń biegów wpływa na redukcję emisji CO?. Według innego mitu filtry automatycznych skrzyń biegów same się oczyszczają za każdym razem, gdy gasimy silnik. Niestety, tak nie jest: w skrzyniach tych trzeba zmieniać zarówno filtry, jak i olej. Kolejny mit głosi, że automatyczne skrzynie biegów są niezniszczalne, jednak jest to prawdą tylko pod warunkiem, że pompowany jest czysty olej.

Rola oleju hydraulicznego

Olej ma chronić elementy przenoszące napęd i jest jednym z głównych czynników odpowiedzialnych za sprawną oraz szybką pracę całego mechanizmu. Pracuje w zakresie temperatur od –30°C do +150°C, a chwilami może nawet osiągać temperaturę 400°C. Musi charakteryzować się zwiększoną odpornością na naciski, odpowiednią lepkością w szerokim zakresie temperatur, odpornością na pienienie, starzenie i nie może reagować z elementami uszczelniającymi. W klasycznej skrzyni hydraulicznej czysty, odpowiednio dobrany olej jest gwarantem niezawodnej pracy.

Współczesne automaty to nie tylko duże i ciężkie skrzynie hydrauliczne. Kilkanaście lat temu Europę zaczęła podbijać mała, szybka, precyzyjna skrzynia DSG. W mokrej skrzyni DSG w układzie sprzęgieł i kół pracuje ok. 5,5 litra oleju. Jego zadaniem jest smarowanie i chłodzenie podwójnego sprzęgła, kół zębatych, wałków łożysk i synchronizatorów skrzyni biegów. Obieg oleju jest niezbędny do płynnego poruszania tłokami podwójnego sprzęgła i widełkami uruchamiającymi biegi. Warto wspomnieć o dodatkowym, niecałym litrze oleju w układzie mechatroniki, który też należy w określonych sytuacjach wymieniać.

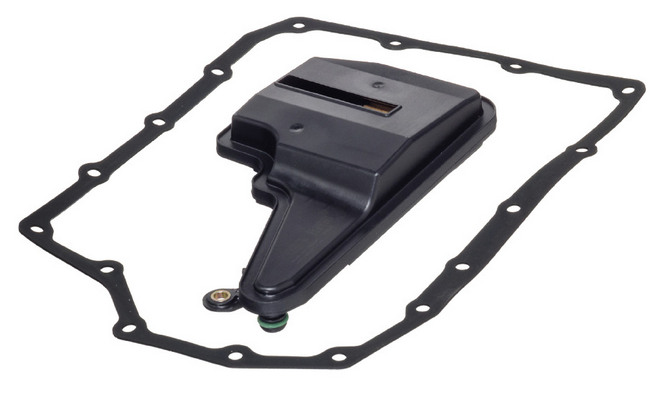

Filtr Hengst EG936HD472 do samochodów Ford Mondeo, Focus, C-max

Koncern VAG precyzyjnie określa moment wymiany oleju w swoich skrzyniach na 60 tys. km przebiegu lub co 4 lata. Należy też wspomnieć o pewnym aspekcie, który ma bezpośredni wpływ na pracę skrzyni, zużycie oleju oraz jego filtrację. To tuning elektroniczny silnika (w doładowanych jednostkach niezwykle łatwo jest podnieść moment obrotowy o 20–25%). Jednak to, co przynosi kierowcy frajdę, jest mordercze dla skrzyni zmuszonej do pracy w wyższych temperaturach, przez co olej szybko traci swoje właściwości smarne. Zmiana parametrów pracy silnika bez wzmacniania skrzyni lub bez zmiany jej programu spowoduje konieczność częstszej wymiany oleju i filtra – nawet co 15–20 tys. kilometrów.

Przekraczanie interwału wymiany oleju

Olej w każdej skrzyni biegów ulega procesowi starzenia, utleniania i zanieczyszczania produktami rozkładu termicznego oraz zużycia trybologicznego. Powoduje to zmianę jego parametrów fizyko-chemicznych, właściwości smarnych oraz korozję elementów sterowania. Przy zaniechaniu wymian oleju trudno liczyć na przebiegi rzędu 400–500 tysięcy kilometrów. W najlepszym razie skończy się to przegrzewaniem skrzyni i przejściem w tryb awaryjny podczas jazdy poza miastem (długa jazda na najwyższym biegu). Bardziej prawdopodobne będzie jednak spalenie skrzyni, czyli punktowe spalenie tarcz ciernych, co spowoduje przeciąganie poszczególnych biegów, a w konsekwencji uniemożliwi ich zapięcie. Z problemem przerzucania biegów trzeba się też liczyć przy zabrudzeniu solenoidów. Oczywiście prędzej czy później skończy się to bardzo kosztowną naprawą.

Kiedy wymieniać?

Producenci skrzyń oraz specjalistyczne warsztaty zalecają serwis olejowy po pierwszych 60 tys. km, a następnie co 30–40 tysięcy. Wartości te jednak są dość płynne, ponieważ wszystko zależy od stylu jazdy. Automatyczne skrzynie nie lubią długotrwałej pracy w wysokich temperaturach; przy bardzo dynamicznej jeździe na wysokich obrotach zdecydowanie należy skrócić interwał serwisowy. Przy normalnej jeździe serwis co 60 tys. km jest wystarczający.

Zadania filtra płynu hydraulicznego

Nie samym olejem żyje skrzynia – niezbędny jest również filtr. Podstawową funkcją filtrów w automatycznej skrzyni biegów jest zapewnienie odpowiedniej czystości oleju i całego układu hydraulicznego skrzyni. Zmiana przełożeń w odpowiednim momencie, precyzyjne przełączanie poszczególnych biegów (solenoid!) zależy przede wszystkim od czystości oleju w układzie. Filtry oleju ATF zapewniają czyste warunki pracy, usuwając z oleju ściery metali, cząstki mineralne, tworzywa sztuczne i kondensaty, a także separują wodę z oleju (woda w oleju jest w stanie zniszczyć skrzynię w przeciągu 30-40 tys. km przebiegu), dzięki czemu utrzymują czystość w skrzyni. Za sprawą filtrów do smarowania przekładni trafia tylko czysty olej, a jego dopływ jest niezmienny w każdych warunkach pracy. Jest to podstawowy wymóg dla zapewnienia optymalnej pracy skrzyni biegów, szczególnie w sytuacji, gdy okresy wymian oleju i filtrów ulegają wydłużeniu.

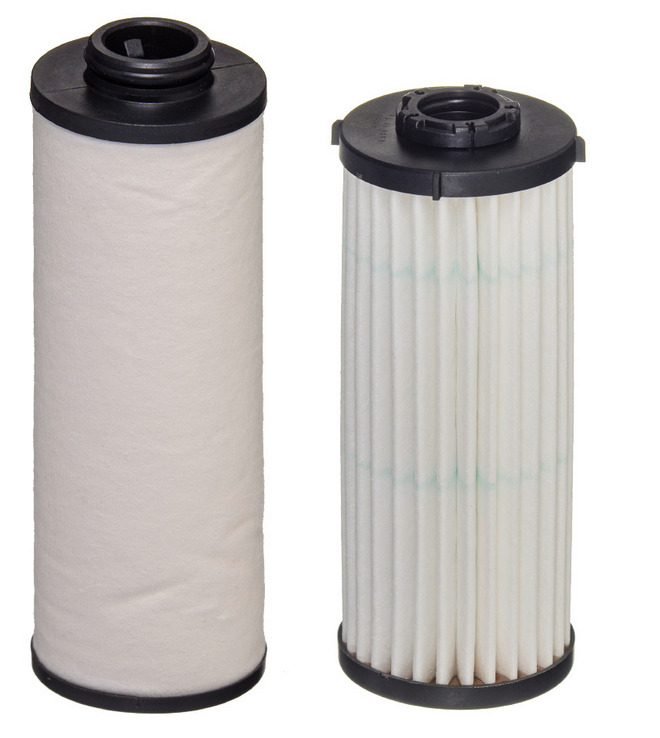

Z lewej: filtr Hengst EG363HD448 do 7-biegowych skrzyń S-tronic montowanych w Audi; z prawej: Filtr Hengst EG896HD414 do samochodów Grupy VAG

Przed filtrem skrzyni biegów postawiono niełatwe zadania: zakres temperatury pracy od –30°C do (chwilami) +400°C, wynikająca z prędkości obrotowych silnika i sprzęgła hydrokinetycznego bardzo częsta zmiana obciążenia (ciśnienia) czy konieczność utrzymania stałego, wymaganego ciśnienia za filtrem. Filtry muszą zapewnić niewielkie ciśnienie różnicowe, a ich medium filtracyjne nie może wejść w reakcję z syntetycznymi dodatkami znajdującymi się w oleju. Nowoczesne filtry do automatycznych skrzyń biegów składają się z włókniny o małych porach, w których zatrzymywane są cząsteczki brudu. Wbrew krążącym mitom filtr tego typu sam się nie oczyści i nie wypłucze. Jeśli ulegnie zapełnieniu należy go wymienić, gdyż zatkanie filtra powoduje ograniczenie przepływu oleju i obniżenie ciśnienia w elementach przeniesienia napędu.

Rodzaje i funkcje filtrów w automatycznej skrzyni biegów

W układzie obiegu oleju w automatycznej skrzyni biegów filtry zainstalowane są zarówno po stronie ssawnej, jak i tłocznej.

  • Filtry po stronie ssawnej pracują jako główne filtry przepływu przed pompą i często usytuowane są bezpośrednio w misce oleju przekładniowego. Ze względu na niewielką dostępną przestrzeń montażową filtry te powinny charakteryzować się niskim ciśnieniem różnicowym dopuszczalnym w trybie zasysania. Pomimo wydłużonego okresu eksploatacji ich zdolność do pochłaniania zanieczyszczeń jest ograniczona, szczególnie ze względu na rosnącą lepkość oleju w niskich temperaturach. Dlatego należy pamiętać o ich serwisowaniu.
  • Dla osiągnięcia wysokich klas czystości oleju filtry instalowane są też dodatkowo po stronie tłocznej pompy olejowej. Filtry te muszą być odporne na ciśnienie panujące w tej części układu smarowania. Ich zadaniem jest bezpośrednia ochrona siłownika hydraulicznego i oczyszczanie części strumienia oleju ATF z bardzo drobnych cząstek. Dla zachowania wysokiej efektywności filtracji należy pamiętać o serwisowaniu także filtrów oleju po stronie tłocznej.

Konsekwencje jazdy z zapchanym filtrem

Zatkanie filtra powoduje ograniczenie przepływu oleju i obniżenie ciśnienia w elementach przeniesienia napędu. Pływające w oleju transmisyjnym zanieczyszczenia mogą zakłócać pracę skrzyni, w tym powodować poślizgi, szarpanie przy zmianie przełożeń, metaliczne odgłosy i ewentualne przypalenie się przekładni. Całkowite zatrzymanie smarowania prowadzi do szybkiego „spalenia” biegu.

Najtańszy filtr nie wystarczy

Rosnące oczekiwania nakładane na nowoczesne automatyczne skrzynie biegów wymagają używania w nich wysokowydajnych filtrów zapewniających dokładne oczyszczenie oleju. Filtry powinny charakteryzować się zwiększoną odpornością na naciski, odpowiednią lepkością w różnym zakresie temperatur, odpornością na pienienie i starzenie. Aby spełnić wszelkie założenia producenta pojazdu (czy skrzyni), powinny też utrzymywać wszystkie parametry produkcji OE.

Warto postawić na wysokiej jakości produkty – takie, jak produkowane w jakości OE filtry Hengst. W zakresie inteligentnej filtracji oleju rozwiązania Hengst Filter zapewniają niskie ciśnienie różnicowe przy wysokiej skuteczności separacji cząstek. Materiały filtracyjne użyte do produkcji filtrów Hengst są precyzyjnie dobrane do danego typu skrzyni i rodzaju oleju, jaki powinien być w niej zastosowany. Dzięki temu dają pewność, że jakość filtra płynu hydraulicznego jest równoznaczna z jakością oryginalnego wyposażenia.

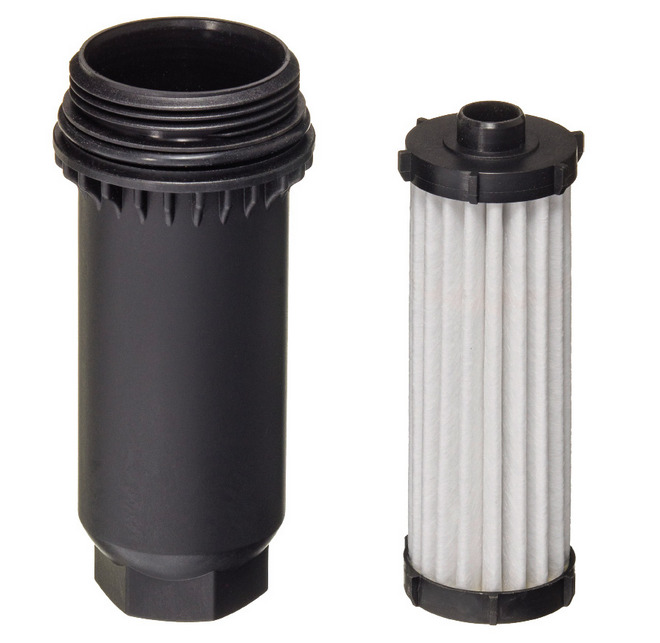

Filtr Hengst EG996HD565 do samochodów japońskich, m.in. Mazdy

Firma Hengst stale poszerza asortyment, który obecnie obejmuje 26 filtrów oleju przekładniowego do około 4200 aktualnych zastosowań znanych producentów pojazdów. Dla porównania: różnica pomiędzy ceną najtańszego, dostępnego na rynku filtra, a filtra Hengst wynosi 50–80 zł (zależnie od rodzaju). Natomiast koszt remontu skrzyni w samochodzie osobowym wynosi od 1500 zł w przypadku popularnej skrzyni DSG do nawet 5 000 zł w przypadku rzadko spotykanych i trudno dostępnych skrzyń pozaeuropejskich producentów.

Realne porównanie tych kosztów pokazuje, że przy serwisowaniu automatycznej skrzyni biegów nie należy szukać oszczędności. Filtry oleju przekładniowego Hengst zapewniają czystą i bezproblemową pracę skrzyń biegów w całym okresie międzyserwisowym.

Perspektywy

Automatycznych skrzyń będzie przybywało. Są szybsze, wygodne w użytkowaniu, pozwalają na programowalną i ekonomiczną jazdę. Kierowcy muszą przyzwyczaić się do tego, że będą wymagały regularnej (choć kosztownej obsługi), a mechanicy powinni przygotować się na wprowadzenie dodatkowej usługi w swoich warsztatach. Właściwa praca automatycznych skrzyń biegów może być zachowana tylko przy optymalnym chłodzeniu i ochronie przed zużyciem wrażliwych elementów. Mówi się, że automatyczne skrzynie dzielą się na dwa rodzaje: spalone, i te, które się spalą. Nie warto zatem oszczędzać na serwisie olejowym i wymienianych filtrach.



Arkadiusz Ostaszewski
Trener Techniczny Hengst Filter
