Technologia Hybrid Core firmy MOOG

Fot. MOOG

Fot. MOOG

Dobór materiałów, metody produkcji, dokładność wykonania oraz jakość poszczególnych elementów układów kierowniczego i zawieszenia w samochodach podlegają ciągłej ewolucji. Opracowana przez firmę MOOG technologia hybrydowego rdzenia (Hybrid Core) przyczynia się do znacznego podniesienia trwałości i wytrzymałości produkowanych części. Obecnie produkty te dostępne są w szerokiej ofercie Inter Cars.

Technologia ta – obejmująca łożysko wzmocnione włóknem węglowym oraz trzpień kulowy hartowany indukcyjnie – znajduje zastosowanie w produkcji najbardziej obciążonych elementów, takich jak: przeguby kulowe, wahacze, drążki osiowe i końcówki drążków kierowniczych.

Dzięki zastosowaniu materiału PTFE ze wzmocnieniem z włókna węglowego znacznie zwiększa się trwałość łożyska. Trwałość tę oraz bezpieczeństwo dodatkowo poprawia hartowanie indukcyjne trzpieni kulistych. Proces obróbki cieplnej utwardza powierzchnię elementu w obszarach narażonych na duże naprężenia, co może nawet podwajać wytrzymałość sworzni i zapewniać ich dłuższą żywotność.

Nowa technologia redukuje o 40% wzrost ugięcia promieniowego (potocznie nazywanego „luzem”), któremu ulegają komponenty podczas eksploatacji. Zmniejszenie nadmiernego wzrostu ugięcia oznacza, że w czasie całego okresu użytkowania elementu zachowane jest precyzyjne prowadzenie pojazdu i kontrolowany ruch zawieszenia.

Testy

Części MOOG wykorzystujące nową technologię Hybrid Core zostały przetestowane i porównane z ich poprzednią generacją, z częściami OE oraz wybranymi częściami klasy entry, mid-range i premium innych dostawców. Przeprowadzone badania obejmowały trzy aspekty: ugięcie promieniowe, ruch trzpienia i moment obrotowy trzpienia. Po 150 000 cyklach przy obciążeniu 50 Ksi nowa część MOOG wykazała prawie 40% mniejszy średni wzrost ugięcia promieniowego w porównaniu z poprzednią konstrukcją (wykres 1).

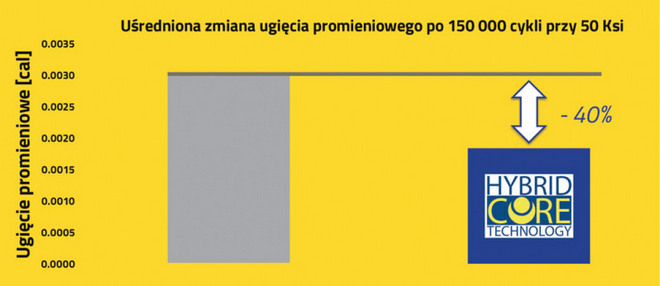

Wykres 1. Ugięcie promieniowe

Sprawdzono również wytrzymałość zmęczeniową, mierząc twardość powierzchni trzpieni kulistych (HV10 – twardość według skali Vickersa). Nowa technologia Hybrid Core znacznie przewyższyła testowane parametry części konkurencji, a nawet części OE (wykres 2).

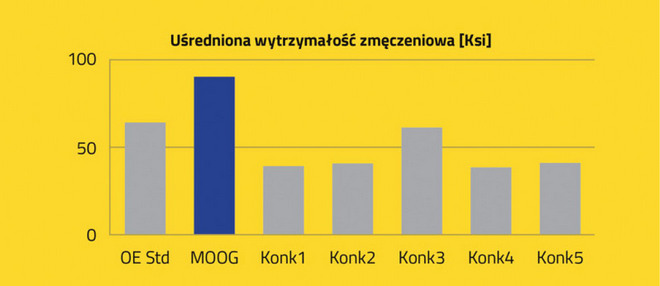

Wykres 2. Wytrzymałość na zmęczenie

Moment obrotowy ma wpływ na płynne poruszanie trzpieniem kulistym. Im niższy jest moment obrotowy, tym bardziej płynny jest ruch. Z kolei małe tarcie oznacza mniejsze zużycie materiału i dłuższą żywotność. Luz jest znacznie zmniejszony. Wartości momentu obrotowego trzpienia MOOG są znacznie bliższe wartościom OE niż u konkurencji, zapewniając lepszą precyzję kierowania, większą trwałość i szybszy czas reakcji. Tak więc, części MOOG z technologią Hybrid Core spełniają normy OE dotyczące wydajności, wytrzymałości i trwałości. (wykres 3).

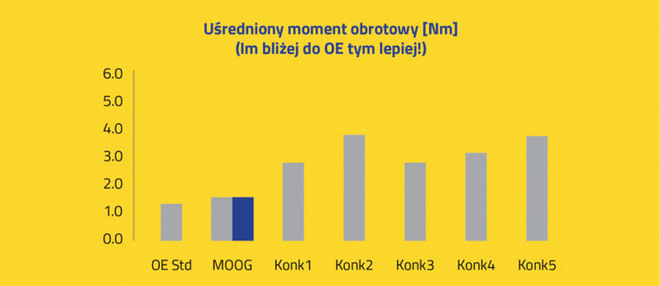

Wykres 3. Moment obrotowy

Stal zastosowana w blaszanych wahaczach MOOG ma dwukrotnie wyższą granicę plastyczności niż stosowana poprzednio. Materiały do blaszanych wahaczy były testowane do momentu powstania pęknięcia. W ten sposób zmierzono granicę plastyczności w stosunku do poprzedniej generacji części MOOG, części OE i konkurencyjnych. Wyniki testów wykazały, że MOOG podwoił wytrzymałość materiału i uzyskał parametry zbliżone do OE. Wyniki testów pokazały, że MOOG przewyższa innych graczy na rynku wtórnym i jest w stanie zapewnić taki sam poziom wytrzymałości części jak OE (wykres 4).

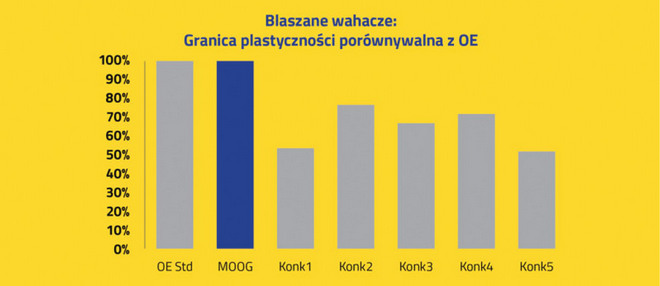

Wykres 4. Granica plastyczności

Hybrid Core w wielu produktach

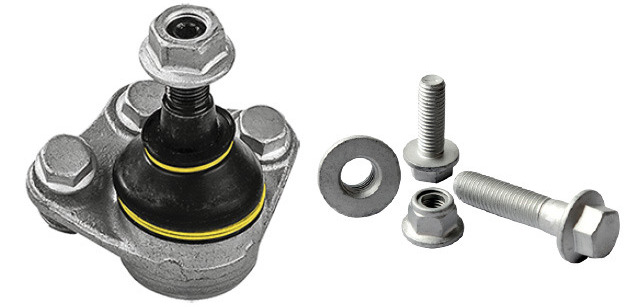

Przegub kulowy jest bardzo obciążonym elementem układu kierowniczego i ważne jest zapewnienie mu najwyższego poziomu ochrony przed warunkami atmosferycznymi i eksploatacyjnymi, zwłaszcza przed korozją. Przeguby kulowe MOOG posiadają obecnie – w zależności od typu konstrukcji – powłokę z chromu lub płatków cynku, dzięki czemu są wyjątkowo trwałe. Powłoka cynkowo-aluminiowa jest do trzech razy bardziej odporna na korozję niż standardowa. Powłoka z płatków cynku nakładana jest obecnie na wszystkie dodatkowe akcesoria firmy MOOG, co zwiększa ich zabezpieczenie przed korozją.

Kołnierzowy kształt nakrętek i śrub zapewnia większą powierzchnię, co poprawia siłę blokującą, a tym samym bezpieczeństwo. Zastosowanie nowego, syntetycznego smaru pozwala na płynną pracę, a warsztatom ułatwia montaż. Smar wykazuje dobrą skuteczność tłumienia i lepiej chroni części przed zużyciem. Specjalne dodatki zapobiegają również przenikaniu wilgoci, błota, kurzu do smarowanych miejsc.

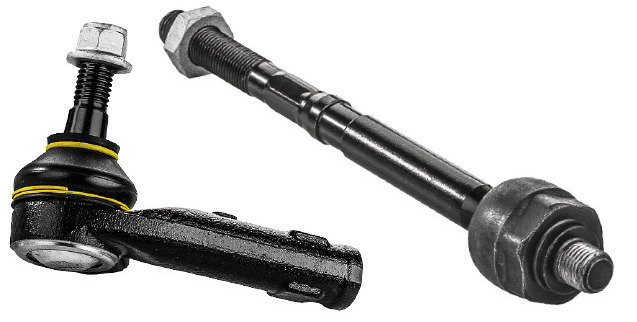

Osiowe drążki i końcówki drążków kierowniczych są narażone na siły działające w dwóch kierunkach (pull/push). Technologia Hybrid Core, nowy rodzaj smaru oraz nakrętki z powłoką z płatków cynku zapewniają trwałość tych części, zmniejszają hałas podczas pracy i zwiększają precyzję kierowania.

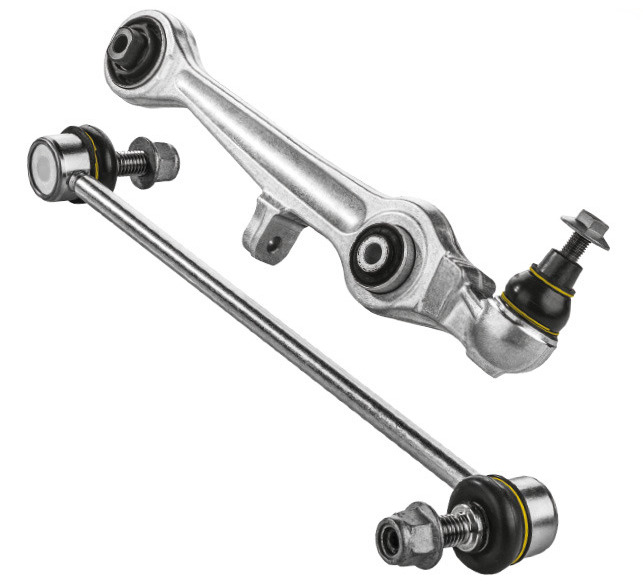

Wahacze wykonane z aluminium zostają poddane obróbce poprzez śrutowanie ich powierzchni w celu wygładzenia nierówności i uwolnienia powierzchni od lokalnych naprężeń. Przy dużych obciążeniach nierówności te mogą wywołać mikropęknięcia na powierzchni części, które z czasem przekształcają się w duże pęknięcia destrukcyjne.

Łączniki stabilizatora otrzymały nowy rodzaj powłoki. Powłokę kataforetyczną zastąpiono powłoką chromową, zapewniającą lepszy wygląd i najwyższą jakość produktu. Materiał kapsli zabezpieczających również zmieniono z tworzywa sztucznego na stal, co przyczynia się do lepszej ochrony, zwiększa trwałość i niezawodność produktu. W elementach tych również zastosowano smar syntetyczny, metalowe pierścienie zabezpieczające i nakrętki kołnierzowe.

Wahacze trójkątne narażone są na duże obciążenia i uderzenia ciał obcych pochodzących z drogi. Poprawiono ich jakość przez zastosowanie nowego typu stali o dwukrotnie większej wytrzymałości na rozciąganie w porównaniu z poprzednią. Przeguby kulowe stosowane w wahaczach wykonano w technologii Hybrid Core. Mają one nowy rodzaj smaru, metalowe pierścienie zabezpieczające i nakrętki kołnierzowe. Ponadto wszystkie stalowe wahacze trójkątne MOOG powleczono powłoką kataforetyczną, zabezpieczającą przed korozją.

Opracowanie na podstawie materiałów Inter Cars
