Rynek inspiruje naszych konstruktorów

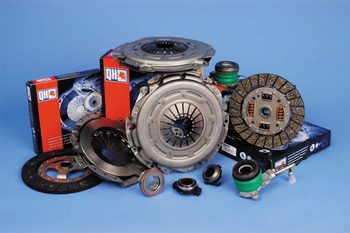

Zestaw "4 w 1", czyli tańszy zamiennik dwumasowego koła zamachowego

Fot. Quinton Hazell

Zestaw "4 w 1", czyli tańszy zamiennik dwumasowego koła zamachowego

Większość samochodów z upływem lat trafia do coraz mniej zamożnych użytkowników, więc do ich napraw używane są tanie części o kiepskiej jakości. Firma Quinton Hazell poszukuje innych rozwiązań tego problemu.

Najnowszym przykładem zastosowania tańszej technologii naprawczej, zachowującej w pełni walory użytkowe pojazdu, jest zestaw do wymiany sprzęgła 4w1. Uzupełnia on ofertę standardowych sprzęgieł Quinton Hazell, a służy do zamiany kosztownego dwumasowego koła zamachowego (DMF) na konwencjonalne – jednomasowe o porównywalnych właściwościach i z kompletnym, alternatywnym mechanizmem sprzęgłowym.

Można powiedzieć, że taką koncepcję napraw zainspirował sam rynek i on też pozytywnie ocenił jej realizację, ponieważ sprzedaż tych zestawów (początkowo 2 pozycje katalogowe) już w pierwszych miesiącach od rozpoczęcia seryjnej produkcji gwałtownie wzrosła. Dlatego producent wkrótce zaoferuje ich nowe odmiany, przeznaczone głównie do samochodów najpopularniejszych w kontynentalnej Europie i Wielkiej Brytanii.

Dwumasowe koła zamachowe montuje się fabrycznie w samochodach klasy co najmniej średniej. Drugi lub trzeci z kolei właściciel takiego pojazdu nie jest przeważnie przygotowany finansowo na zamontowanie nowego DMF, choć to jemu właśnie taka konieczność przypada w udziale. Zastępcze rozwiązanie Quinton Hazell jest optymalne nie tylko w takich sytuacjach, lecz także w przypadku pojazdów użytkowych o dużych przebiegach, jak np. samochody dostawcze lub taksówki.

Materiały cierne dostarczane są do zakładów QH przez renomowanych producentów

Zmiana konfiguracji układu przeniesienia napędu nie może jednak pogarszać charakterystyki tłumienia drgań skrętnych, zmniejszać zdolności przenoszenia maksymalnych momentów obrotowych ani skracać międzynaprawczych przebiegów pojazdu. Wszystkie te wymogi nowy produkt spełnia z nawiązką, ponieważ zaprojektowany został zgodnie ze specyfikacjami OE. Jest tańszy niż koło dwumasowe, lecz równocześnie bardziej niezawodny dzięki prostszej konstrukcji. Zapewnia też tę samą wydajność i ochronę układu przeniesienia napędu. Symulacja charakterystyki tłumienia koła dwumasowego uzyskiwana jest poprzez wykorzystanie tarczy sprzęgła o długim skoku (LongTravel). Jednomasowa konstrukcja poprawia przy tym odprowadzanie ciepła.

Kluczem do tego sukcesu są najnowsze technologie we wszystkich częściach struktury przedsiębiorstwa, poczynając od działu konstrukcyjnego, aż po sterowaną komputerowo kontrolę produkcji i specjalistyczne laboratorium badawcze. Każda faza produkcyjna podlega ścisłej kontroli jakości zgodnie z DIN EN ISO 9000.

Wszystkie parametry sprzęgieł rejestrowane w trakcie wielu tysięcy przejechanych kilometrów mogą być symulowane w odpowiednich testach, z uwzględnie- niem realnego zużycia elementów ciernych i zmęcze- nia materiałowego pozostałych części. W firmowych laboratoriach stosowane są urządzenia do wykonywania specjalnych testów sprzęgieł przy dużych obciążeniach. Sprawdzana jest trwałość nowych produktów, mierzona ilością przejechanych kilometrów. Sprzęgło automatyczne i tarcza sprzęgła powinny wykonać w pełni poprawnie aż 500 000 przełączeń.

Ponadto wszystkie zestawy sprzęgłowe firmy Quinton Hazell są sprawdzane pod względem wytrzymałości na działanie sił odśrodkowych (test na rozerwanie) i na stabilność prędkości obrotowej, co zapewnia im optymalne i bezpieczne działanie w warunkach praktycznych. W zależności od średnicy sprzęgła te są testowane przy prędkości obrotowej przekraczającej 10 000  obrotów na minutę, czyli znacznie wyższej od realnych prędkości wału korbowego.

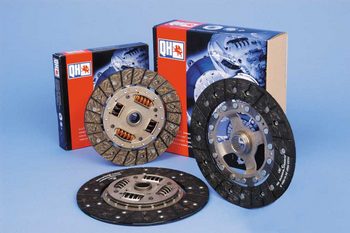

Rys.: Materiały cierne dostarczane są do zakładów QH przez renomowanych producentów
Wszystkie części sprzęgieł przechodzą rygorystyczne testy wytrzymałościowe
Rys.: Wszystkie części sprzęgieł przechodzą rygorystyczne testy wytrzymałościowe

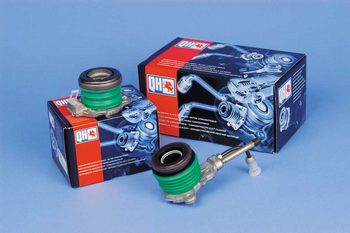

Jedna z firmowych nowości: centralny wysprzęgnik hydrauliczny
Rys.: Jedna z firmowych nowości: centralny wysprzęgnik hydrauliczny

Troska o jakość produktów dotyczy także surowców, materiałów i komponentów używanych do ich wykonania. Są one pozyskiwane tylko od sprawdzonych i renomowanych dostawców, zdolnych spełniać ostre wymagania techniczne. Tak więc sprężyny membranowe są wykonywane ze stali chromowo-wanadowej, z użyciem automatycznej instalacji do obróbki cieplnej, a każda z nich podlega komputerowemu sprawdzeniu według ustalonych standardów przed jej zamontowaniem.

Płyty dociskowe wykonuje się w nowoczesnych, zrobotyzowanych centrach z żeliwa 250 o wysokiej jakości. Ten sam materiał stosowany jest przez producentów pojazdów w oryginalnym ich wyposażeniu. Podobna zgodność kryteriów dotyczy sprężyn tłumiących wykonywanych z wysokojakościowej stali. Materiały cierne pochodzą zarówno z firmy Quinton Hazell, jak i od innych wiodących producentów sprzęgieł, i są oczywiście całkowicie pozbawione azbestu.

Dzięki przedstawionym tu w skrócie metodom działania firma Quinton Hazell uzyskała tak ważne certyfikaty, jak: BE EN ISO9001, Ford Q1, QS9000 i BS EN ISO1401. Przy aktualnej produkcji, wynoszącej ponad 1,4 miliona części do sprzęgieł, i przy ponad 30-letnim doświadczeniu w konstruowaniu i produkcji sprzęgieł kompletnych zalicza się ona do największych producentów nowoczesnych podzespołów. Ma w swej ofercie 40 grup produktowych i ponad 40 000 referencji. Istnieje od 1946 roku. Obecnie jest członkiem międzynarodowego koncernu AFFINIA, a w jej skład wchodzi 7 fabryk i 12 centrów dystrybucji zlokalizowanych w Europie.



Magda Szuleka-Kisielewska
Marketing director Quinton Hazell Polska sp. z o.o. (do sierpnia 2010)

  • 2010-01-12 07:58

    Jednomasa Ford

    Ernest Stalmach

    Nie montujcie jednomasy do Forda 1.4 TDCI To nie chodzi,drgania skrętne na wolnych obrotach są tak duże ze silnik wypada z samochodu.Założyłem coś takiego z Valeo.Ostrzegam.Pozdrawiam
