Przełączalna pompa układu chłodzenia

Fot. Metelli

Fot. Metelli

Metelli Co. jest pierwszą firmą oferującą na rynku wtórnym to innowacyjne rozwiązanie, którego premierowy pokaz miał miejsce na targach Automechanika 2012.

Nowa konstrukcja pompy układu chłodzenia opracowana w ośrodku badawczo-rozwojowym firmy Metelli umożliwia otwieranie lub zamykanie obiegu płynu chłodzącego w silniku spalinowym zależnie od jego temperatury. Funkcję tę realizuje zintegrowana z pompą suwakową przepustnica przesuwana siłownikiem pneumatycznym wzdłuż osi wirnika.

Tłoczenie płynu w obiegu chłodzenia odbywa się na skutek podciśnienia wytwarzanego w komorze pompy przez poruszające się łopatki wirnika. Między obudową pompy i przednią jej pokrywą zaciśnięte są szczelnie krawędzie dodatkowej, potrójnej przepony, oddzielającej hydrauliczną część komory (tę z wirnikiem) od pneumatycznej i zastępującej standardowe uszczelnienia wału pierścieniami Simmera. Ugięcie przepony wymusza osiowy ruch przepustnicy, która bądź to oddziela łopatki wirnika od wypełniającego komorę płynu, bądź też otwiera swobodny jego przepływ przez pompę.

Metelli

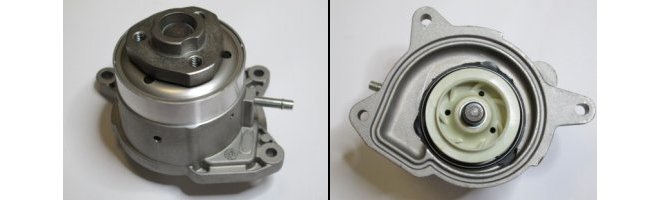

Pompa Metelli 24-1167: po lewej widok zewnętrzny, po prawej widok przepustnicy suwakowej i wirnika

Wykorzystanie przepony jako statycznego uszczelnienia zwiększa niezawodność pompy, ponieważ wargi pierścieni Simmera zużywają się wskutek tarcia o wał i ulegają uszkodzeniom w kontakcie z zanieczyszczeniami stałymi, znajdującymi się ewentualnie w płynie chłodzącym.

W przypadku awarii układu pneumatycznego sterującego przepustnicą ciśnienie tłoczonego chłodziwa napiera na powierzchnie przepony, utrzymując przepustnicę w bezpiecznej, otwartej pozycji.

Metelli

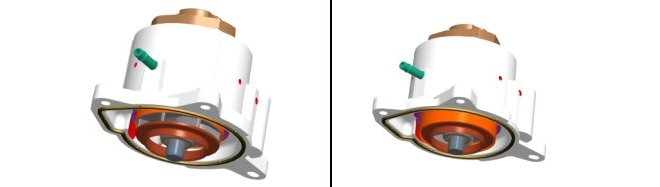

Przepustnica suwakowa w pozycji otwartej (z lewej) i zamkniętej (z prawej)

Nowa pompa wodna Metelli 24-1167 może być stosowana w samochodach Audi – Seat – Škoda – Volkswagen 1.2 FSi (63–77kW) – począwszy od wersji z roku 2009.
