Oprzyrządowanie do R1234yf

Fot. Carschina, Classiccargallery, Werther

Fot. Carschina, Classiccargallery, Werther

Kontrowersje wśród motoryzacyjnych koncernów nie zmieniają faktu, iż wraz z wprowadzeniem tego czynnika chłodniczego powstaje nowy rodzaj usług, zmuszający warsztaty do inwestycji i szkoleń personelu.

Pierwsze pytanie, na jakie musi tu sobie odpowiedzieć potencjalny inwestor, brzmi: czy warto w ogóle angażować się w technologię mającą tylu potężnych przeciwników? Jeśli nie, sprawa jest prosta, lecz jeśli tak, to pojawiają się natychmiast kolejne kwestie do rozstrzygnięcia. Jak zminimalizować liczbę błędów popełnianych nieuchronnie przy kompletowaniu nowego wyposażenia? Czy można wbrew podnoszonym obawom stworzyć nowe, całkowicie bezpieczne stanowisko pracy? Nie ułatwiają obiektywnej oceny takich skomplikowanych problemów ani marketingowe oddziaływania dostawców potrzebnego sprzętu, ani też rozmaitość przewidywań dotyczących przyszłych regulacji prawnych oraz zaleceń różnych organizacji normalizacyjnych.

Ocena ryzyka

W roku 2009 zakończył się projekt badawczy zorganizowany przez SAE International (Society of Automotive Engineers – Stowarzyszenie Inżynierów Motoryzacji) pod nazwą Cooperative Research Project 1234-3 (CRP1234-3). Zespół badawczy zrzeszający większość producentów samochodów stwierdził, że R1234yf tworzy bezpieczną i dopuszczalną alternatywę dla czynnika stosowanego dotychczas w mobilnych systemach klimatyzacyjnych i daje też możliwość wprowadzenia nowych standardów ochrony środowiska.

R1234yf

Packard model 1940 – pierwszy na świecie samochód z klimatyzatorem oraz Cadillac XTS model 2013 – pierwszy amerykański samochód korzystający z R1234yf

Jednak równoczesne, indywidualnie prowadzone doświadczenia zniechęciły do tej koncepcji takich potentatów, jak Daimler AG, Audi, BMW i Volkswagen.

Dla ostatecznej weryfikacji zagrożeń stosowne badania kontynuuje od ubiegłego roku nieco pomniejszony zespół CRP1234-4. Ma on wydać ostateczną opinię do końca czerwca br.

R1234yf

Już obecnie jednak wiadomo na podstawie licznych testów, że szczególnych zagrożeń nie ma, gdyż zapalenie się R1234yf w trakcie kolizji drogowej jest mało prawdopodobne. Do jego zapłonu potrzebne są warunki, które w takich sytuacjach nie występują. Czynnik chłodniczy R1234yf, uzyskawszy odpowiednie certyfikaty, został już dopuszczony do sprzedaży, jak również stosowania w Europie i USA.

Faktem jednak jest, iż R1234yf należy do substancji palnych, a w czasie spalania wytwarza gazy trujące. Dlatego przy wszelkich pracach z nim związanych zaleca się intensywną wentylację stanowisk roboczych oraz zachowanie szczególnej ostrożności, zwłaszcza w warsztatowych kanałach, gdzie gazy te mogą się gromadzić jako cięższe od powietrza. Oczywisty jest też zakaz używania otwartego ognia i palenia tytoniu oraz dokonywania napraw elementów klimatyzacyjnych metodą spawania lub nawet lutowania. Za niedopuszczalne uznaje się przepełnianie nowym czynnikiem układów klimatyzacyjnych, ich czyszczenie lub diagnozowanie szczelności sprężonym powietrzem. Nie wolno też przystosowywać starych instalacji do napełniania nowym czynnikiem.

Większość powyższych zaleceń obowiązuje zresztą również przy stosowaniu dotychczasowego czynnika R134a. Jego niepalność nie wyklucza bowiem rozpadu w podwyższonych temperaturach i powstawania substancji trujących. Jeszcze wcześniej stosowany czynnik R12 wydzielał ponoć przy podgrzaniu gaz bojowy fosgen i toksyczny chlor.

Zalecenia specjalne

Należy wziąć pod uwagę znaczne różnice w postępowaniu ze starym i nowym czynnikiem. Pierwsza to konieczność stosowania wraz z R1234yf całej gamy odmiennych olejów. Drugą jest niedopuszczalność mieszania różnych czynników chłodniczych z uwagi na możliwość nieprawidłowego działania lub nawet uszkodzenia instalacji. Zmieszanie R134a i R1234yf w stosunku 50:50 powoduje zwiększenie ciśnienia w układzie o ok. 8%, co może powodować nieprawidłowe reakcje jednostki sterującej. Nie wolno też w żadnym wypadku stosować metody dopełniania układu według wskazań manometrów serwisowych.

R1234yf

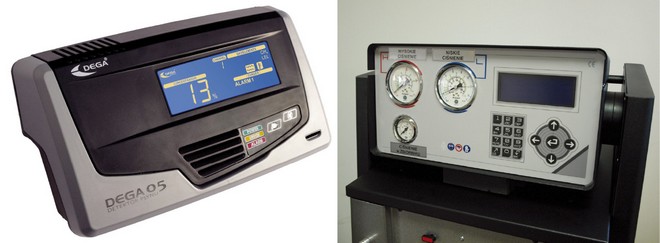

Po lewej: identyfikator czynnika chłodniczego z czujnikami R1234yf oraz opcjonalnie R134a, R401A, R404A, R407C, R32, R410A, R12, R22, propan-butan; po prawej: panel sterujący urządzenia obsługowego z manometrami do R1234yf, oznakowaniem kryteriów ryzyka i komputerem wspomagającym obsługę

Przy naprawach stosować można wyłącznie certyfikowane i nowe fabrycznie części zamienne. Przewody sztywne i parowniki muszą być specjalnie dostosowane do R1234yf. Nie wolno też ich naprawiać ani używać po uprzednim demontażu.

Zbiorniki czynnika chłodniczego i stacje obsługowe należy chronić przed działaniem światła słonecznego i temperaturami przekraczającymi 52°C.

Szkodliwe jest stosowanie nadmiernych ilości oleju i środka barwiącego, ponieważ ich warstwy na ściankach wymienników ciepła znacznie bardziej obniżają wydajność klimatyzacji niż w instalacjach z czynnikiem R134a, bo R1234yf jest mniej wydajny w przenoszeniu energii cieplnej niż R134a.

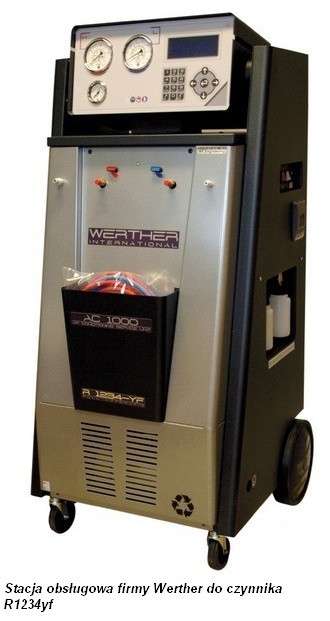

Wyposażenie obsługowo-naprawcze

Zalecenia dla producentów nowego rodzaju urządzeń warsztatowych wydaje SAE w postaci norm, które producenci samochodów rekomendują swym autoryzowanym sieciom serwisowym. Dobrowolnie przestrzegają ich również europejscy producenci tego sprzętu.

Stacje obsługowe do R1234yf, wykonujące jego odzysk, oczyszczanie i napełnianie klimatyzatorów, konstruowane są z zastosowaniem komponentów redukujących możliwość iskrzenia, czyli hermetycznych przekaźników i włączników, specjalnych silników i złączek elektrycznych o wysokiej jakości.

R1234yf

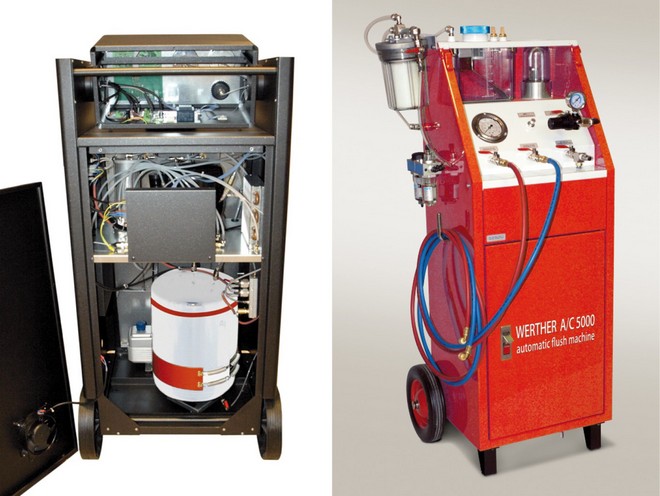

Po lewej: wnętrze stacji obsługowej do R1234yf (w górnej, oddzielnej części obudowy zainstalowany jest dodatkowy wentylator); po prawej: stacja z funkcją płukania klimatyzatora metodą dynamiczną przywraca obiegowi czynnika pierwotną, sterylną czystość

Konieczny jest dodatkowy wentylator w obudowie i specjalne szybkozłączki serwisowe. Zbiornik czynnika musi być w kolorze białym z czerwonym paskiem. Obowiązkowe jest dwustopniowe zabezpieczenie przed napełnianiem nieszczelnego układu, wykrywające przecieki metodą testów podciśnieniowych i nadciśnieniowych. Negatywny wynik jednego z testów zatrzymuje cykl obsługowy.

Zgodnie z zaleceniami SAE J2843, stacje te powinny być wyposażone w zintegrowany identyfikator rodzaju czynnika lub w złącze USB do komunikacji z identyfikatorem zewnętrznym. Lepsze jest drugie z tych rozwiązań, gdyż zapobiega zanieczyszczaniu układu stacji, jeśli przypadkiem instalacja w samochodzie zawiera R134a lub inny gaz.

Dozowniki oleju i barwnika

Klimatyzacyjne sprężarki elektryczne samochodów hybrydowych Hyundai i Kia wymagają olejów PVE (na bazie eteru poliwinylowego) zamiast POE (estrowego). Mercedes Europejski oraz BMW zastosowały nowy rodzaj oleju PAG (na bazie polialkiloglikoli). Instalacje R1234yf będą wymagać zapewne kolejnych odmian olejów PAG, a do każdej, być może, odmiennego barwnika kontrastowego. Komplikuje to konstrukcje urządzeń obsługowych i wymaga przechowywania poszczególnych olejów w hermetycznych pojemnikach oraz stosowania do nich indywidualnych dozowników z szybkozłączkami.

R1234yf

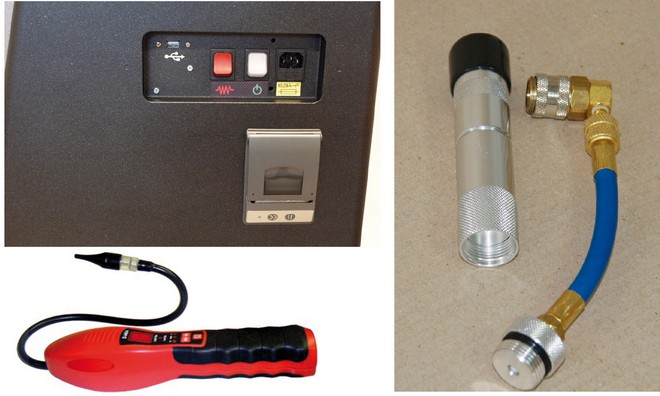

Po lewej: złącze USB stacji obsługowej (u góry) i detektor nieszczelności do czynnika R1234yf zgodny z normą SAE J2913; po prawej: dozownik oleju i barwnika

W nowych instalacjach mniejsza (w porównaniu z dotychczasowymi) będzie ilość oleju w sprężarce, a także czynnika wraz z olejem w układzie klimatyzacyjnym. Dla serwisowej praktyki oznacza to zaostrzenie wymagań względem staranności i czystości obsługi oraz konieczność rygorystycznego przestrzegania zaleceń producentów pojazdów.

Niezbędne inwestycje

Właściciel serwisu samochodowego serwisującego klimatyzacje z czynnikiem R1234yf powinien posiadać:

  • przystosowaną wyłącznie do niego stację obsługową (urządzenia dwuczynnikowe R134a/R1234yf nie zaspakajają potrzeb warsztatów o dużym ruchu klientów);
  • identyfikator czynnika chłodniczego (nie jest obowiązkowy, lecz bardzo pożyteczny, choć dosyć drogi);
  • elektroniczny lub UV detektor nieszczelności, oczywiście w wersji wykrywającej również R1234yf;
  • urządzenie do płukania instalacji z nowego i starego czynnika.

Ponadto należy przeszkolić personel w doświadczonej pod tym względem firmie, dokupić drobne narzędzia specjalne, sprawdzić i ewentualnie poprawić wentylację stanowiska pracy, a na koniec wywiesić szyld informujący o nowym zakresie usług.



Marek Jankowski
Dyrektor zarządzający Werther International Polska Sp z o.o.
