Czujnik MAF mierzy masę powietrza wpływającego do silnika samochodu i przesyła do elektronicznego układu sterującego (ECU) napięcie odpowiadające wielkości przepływu.

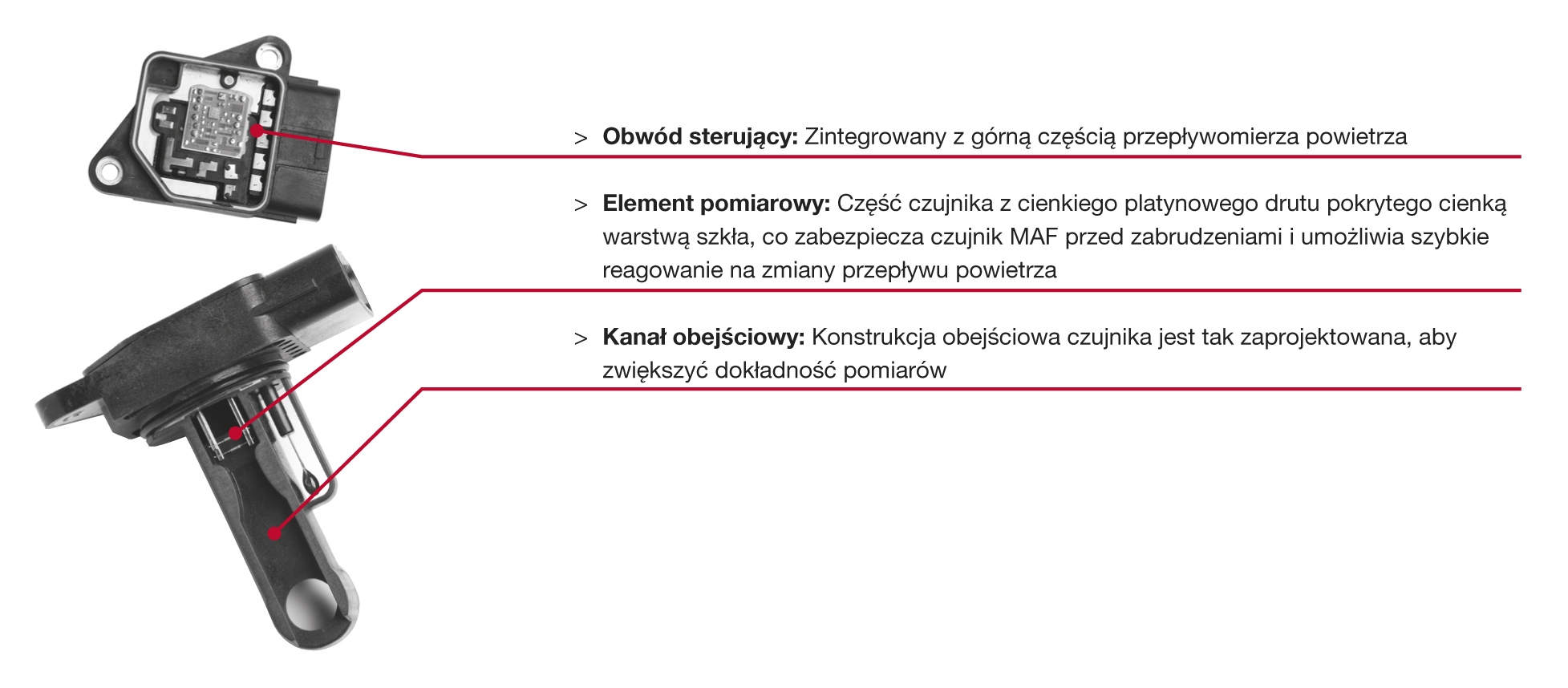

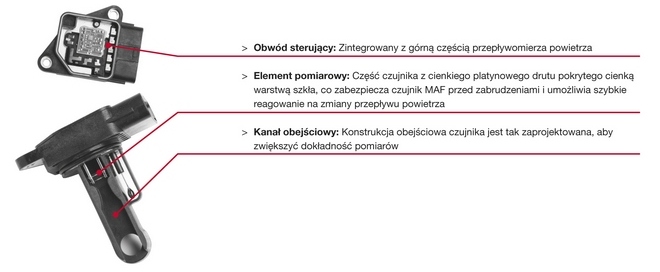

Obecnie najczęściej stosowanym czujnikiem MAF jest typ plug-in hot wire, który znajduje się wewnątrz kanału powietrza dolotowego między filtrem powietrza a korpusem przepustnicy. Składa się on z opornika grzejnego, opornika pomiarowego temperatury powietrza dolotowego (równoważącego temperaturę powietrza wlotowego), czujnika temperatury powietrza wlotowego i obwodu sterującego.

Część powietrza wlotowego z filtra powietrza jest kierowana do obszaru pomiarowego, gdzie mierzona jest masa powietrza dolotowego. Czujnik MAF typu hot wire reaguje na zmiany temperatury w elemencie grzejnym. Zmiany wartości oporności i natężenia prądu w elemencie grzejnym przepływomierza są przetwarzane na proporcjonalne napięcie w obwodzie sterowania, a następnie przesyłane do ECU w celu obliczenia masy powietrza dolotowego silnika.

Czujnik temperatury powietrza dolotowego także wykrywa temperaturę powietrza i przesyła ją do ECU. Odpowiadając na ten sygnał, moduł sterujący ECU oblicza gęstość powietrza i koryguje ilość paliwa wtryskiwanego do komór spalania.

Najczęstsze usterki

Zanieczyszczenie lub uszkodzenie czujnika MAF następuje zwykle w wyniku złego stanu lub nieprawidłowej instalacji filtra powietrza. Uszkodzony lub zanieczyszczony czujnik MAF może nadal funkcjonować, ale zmiany w jego charakterystyce mogą spowodować wiele problemów w prawidłowej pracy silnika.

Do najczęstszych objawów nieprawidłowego działania czujnika MAF należą:

• słaby rozruch (następuje pierwsze odpalenie silnika, ale spalanie jest niepełne);
• brak stabilności biegu jałowego (wysoka bądź niska prędkość biegu jałowego lub nierównomierny bieg jałowy);
• niski komfort jazdy (szarpanie podczas przyspieszania, wypadanie zapłonów, anormalne dźwięki silnika lub emitowanie czarnego dymu z wydechu);
• gaśnięcie silnika (wkrótce po rozruchu lub gdy pedał gazu zostaje wciśnięty bądź zwolniony).

Problem z czujnikiem MAF może spowodować zapalenie się lampki kontrolnej silnika. Usterka ta jest zapisana w postaci kodu diagnostycznego (DTC) w ECU silnika i może być odczytana przez skaner DTC. Jeśli jednak przyczyną awarii jest zatkany kanał czujnika MAF, silnik zwykle się uruchomi, będzie pracować nierównomiernie lub zgaśnie, ale może nie wywołać kodu diagnostycznego DTC.

Jeśli okaże się, że czujnik MAF jest wadliwy, konieczna jest jego wymiana. Gdy czujnik MAF jest zanieczyszczony, czyszczenie może stanowić tymczasowe rozwiązanie, ale także spowodować uszkodzenie delikatnego oprzyrządowania czujnika. Jeżeli czujnik MAF został wymieniony, należy sprawdzić, czy filtr powietrza również został prawidłowo zainstalowany.

Czujniki MAF są częścią programu systemów sterowania silnikiem Denso. Obecnie firma oferuje na rynku wtórnym 29 czujników MAF, które zastępują 161 numerów OE i mają 1009 zastosowań.
