Rejestrator parametrów

Kompletny zestaw rejestratora z okablowaniem i instrukcją obsługi

Fot. AC

Kompletny zestaw rejestratora z okablowaniem i instrukcją obsługi

Problemy z właściwą diagnozą usterki instalacji gazowej w samochodzie wynikają często z braku możliwości precyzyjnego zdiagnozowania charakteru i przyczyn niedomagań towarzyszących jej funkcjonowaniu.

Użytkownik instalacji gazowej często nie potrafi właściwie opisać usterek ujawniających się podczas eksploatacji pojazdu. Z kolei mechanik w trakcie krótkiej jazdy testowej nie zawsze trafia na moment, w którym pojawiają się charakterystyczne zakłócenia pracy silnika.

W celu rozwiązania tego problemu firma AC SA wprowadziła na rynek urządzenie rejestrujące nieprawidłowe funkcjonowanie instalacji gazowej w momencie pojawienia się usterki. Jest to rejestrator parametrów zaprojektowany specjalnie do diagnozowania pracy sterowników gazu typu: STAG-200, STAG-300, STAG-300 plus, STAG-300 premium i STAG-4 w czasie normalnego użytkowania samochodu. Działa on na zasadzie „czarnej skrzynki” okresowo instalowanej w pojeździe.

Rejestrator komunikuje się ze sterownikiem przez jego gniazdo diagnostyczne po włączeniu zapłonu. W odpowiedzi na cykliczne sygnały wysyłane z rejestratora sterownik podaje żądane parametry, które zapisywane są w formacie osc na karcie pamięci rejestratora parametrów. Rejestracja tych danych rozpoczyna się po uruchomieniu silnika i jest kontynuowana nawet w przypadku nagłej utraty zasilania. W jej trakcie tworzony jest również dziennik zawierający informacje o rodzaju i czasie występujących zdarzeń. Istnieje też możliwość rejestracji określonego zdarzenia poprzez użycie przycisku montowanego w kabinie pojazdu. W przypadku wystąpienia nieprawidłowości w pracy instalacji gazowej (np. silnik zgasł w trakcie gazowego zasilania) kierowca za pomocą tegoż przycisku wysyła sygnał do rejestratora, który to zdarzenie zapisuje wówczas wraz z aktualną datą i czasem wystąpienia oraz z oznaczeniem momentu wciśnięcia przycisku. Ułatwia to późniejszą analizę zapisanych danych i wykrycie przyczyny nieprawidłowej pracy instalacji.

Rejestrator wyposażono w dwie diody LED, widoczne obok złącza wiązki (zielona i czerwona), sygnalizujące stan pracy urządzenia. Dioda zielona dodatkowo jest zdublowana i podłączona do przycisku użytkownika umieszczonego w kabinie pojazdu. Jej światło sygnalizuje odbywającą się rejestrację parametrów oraz brak komunikacji ze sterownikiem STAG, natomiast dioda czerwona sygnalizuje błędy w funkcjonowaniu urządzenia lub wraz z kontrolką zieloną – inne stany jego pracy.

Przekazywanie parametrów z rejestratora do zainstalowanego na PC programu AcGasSynchro odbywa się przez port USB. Po podłączeniu urządzenia rejestrator wykrywany jest jako dysk zewnętrzny. Zapisane pliki można skopiować do późniejszego wykorzystania albo odczytać po wybraniu zakładki „Rejestrator”. Urządzenie rejestrujące może być używane jako pamięć zewnętrzna typu PenDrive, ponieważ karta w nim umieszczona ma pojemność 2 GB, z możliwością powiększenia do 4 GB.

Opisane urządzenie jest już dostępne dla warsztatów montujących samochodowe instalacje gazowe w sieci autoryzowanych dystrybutorów firmy AC SA.

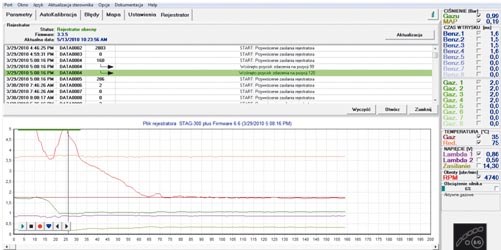

Analiza zapisów diagnostycznych na ekranie komputera

Analiza zapisów diagnostycznych na ekranie komputera



Adam Skrzypko
Specjalista ds. technicznych AC Spółka Akcyjna
