Wielofunkcyjny zintegrowany system diagnostyczny

Zestaw IA900WA firmy Autel

Fot. Italcom

Zaawansowana diagnostyka sterowników pojazdu + geometria kół i osi 3D + innowacyjna kalibracja systemów ADAS. AUTEL jako pierwszy na świecie zaprezentował zintegrowany system diagnostyczny, który łączy trzy urządzenia w jednym: pozwala rozwiązać problemy z geometrią kół i osi, kalibrować czujniki ADAS oraz przeprowadzić zaawansowaną diagnostykę elektroniki pojazdu.

W skład systemu wchodzą:

1.  Najwyższy model platformy diagnostycznej MS Ultra, która pełni funkcję narzędzia do rozpoznania usterek systemów elektronicznych w pojeździe. Oprócz wielu funkcji diagnostycznych mniej lub bardziej zaawansowanych (PassThru, CAN diagnostic, kodowania itd.) podstawowym zadaniem testera w systemie IA900WA jest przygotowanie pojazdu do prawidłowej kalibracji czujników ADAS, a więc detekcja i usunięcie usterek związanych z tymi systemami. Wyczyszczenie błędów jest wręcz warunkiem koniecznym do przeprowadzenia kalibracji ADAS.

2. Zaawansowane 6-kamerowe urządzenie do ustawiania geometrii kół i osi w pojazdach osobowych oraz dostawczych pracujące w technologii 3D. Urządzenie wyposażone jest w 4 kamery pomiarowe główne, jedną kamerę precyzyjnie pozycjonującą cały system względem pojazdu oraz kamerę zamontowaną na belce pomiarowej, weryfikującą odchylenie urządzenia od krzywizn podłoża.

3. Innowacyjna rama do kalibracji systemów ADAS bazująca na optycznym pomiarze odległości urządzenia do kalibrowanego czujnika.
IA900WA ma pełne możliwości kalibracji wszystkich systemów ADAS:

  • radarów SRR, MRR, LRR umieszczonych z przodu lub z boku pojazdu;
  • systemów LIDAR;
  • kamery przedniej, tylnej, kamer 360 stopni;
  • systemów night vision.

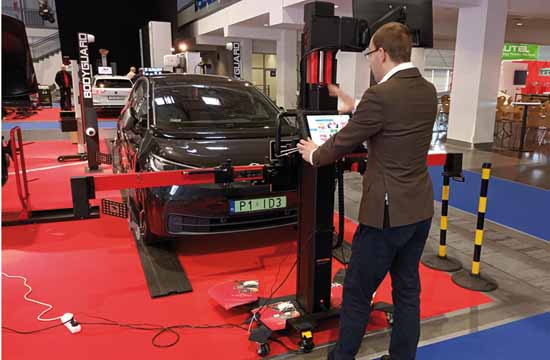

W pełni mobilny system Autel IA900WA może być łatwo przenoszony i montowany

Oprogramowanie Autel IA900WA po wykonanej usłudze regulacji geometrii kół oraz kalibracji systemu ADAS tworzy raport zbiorczy, przedstawiający błędy w sterownikach pojazdu, pomiar geometrii przed i po regulacji zawieszenia oraz rezultaty wykonanej kalibracji systemu ADAS. Urządzenie posiada możliwość podłączenia skanera bieżnika TBE200 do bezdotykowego pomiaru stanu bieżnika ogumienia. Oprogramowanie umożliwia dokonanie pełnej dokumentacji fotograficznej pojazdu. Zdjęcia oraz wyniki z pomiarów bieżnika można także umieścić na zbiorczym raporcie.

Urządzenie Autel IA900WA jest systemem w pełni mobilnym, niewymagającym kalibracji do stanowiska pomiarowego. Współpracuje ze stanowiskami wyposażonymi w kanał, podnośnikami najazdowymi oraz kolumnowymi czy słupowymi. Belka z kamerami ma możliwość szybkiego złożenia, a innowacyjny system podnoszenia masztu z kamerami za pomocą teleskopu hydraulicznego potrafi ograniczyć minimalną wysokość urządzenia. Wszystkie te cechy dają możliwość wygodnego przenoszenia zestawu pomiędzy pomieszczeniami.

Mocno rozbudowana baza danych regulacyjnych pojazdów wyposażona w pomocne zdjęcia wysokiej rozdzielczości czy animacje punktów regulacyjnych pojazdów znacznie ułatwia wszelkie kalibracje i regulacje.

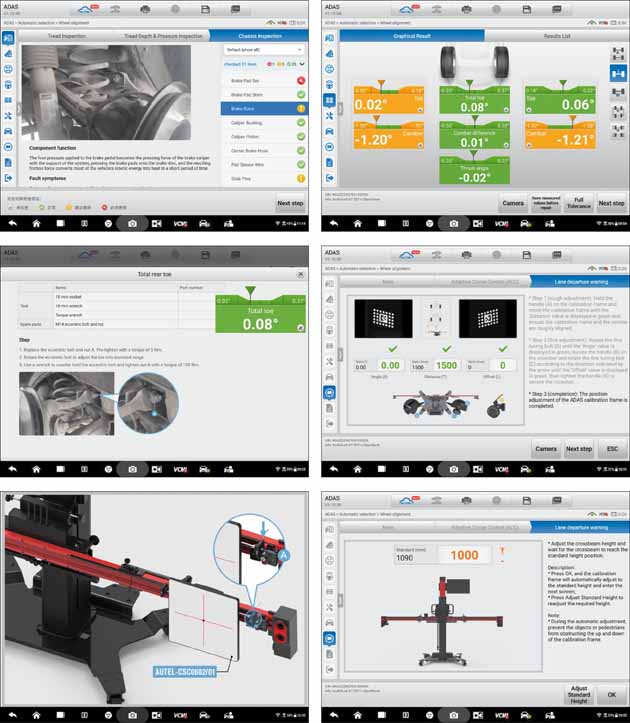

Przykładowe rzuty ekranu obrazują szerokie możliwości oprogramowania IA900WA





Łukasz Cupryś
Specjalista ds. diagnostyki Italcom
