Amortyzatory w pojazdach drogowych (cz. VII)

Elementy sprężyste zawieszeń (II)

Fot. Archiwum, Emmetec

Fot. Archiwum, Emmetec

W poprzednim odcinku tego cyklu artykułów omówione zostało działanie elementów sprężystych samochodowych zawieszeń. Teraz zajmiemy się zasadami ich dostosowywania do charakterystyki użytego amortyzatora.

Kompletny amortyzator (rys. 1) przeznaczony do zastosowań seryjnych lub wyczynowych powinien być wyposażony w następujące akcesoria (od góry): kielich oporowy sprężyny, sprężynę główną, prowadnicę łączącą sprężynę główną z pomocniczą lub sprężyną typu helper, odbojnik, gwintowany korpus amortyzatora, nakrętkę i przeciwnakrętkę.

amortyzatory

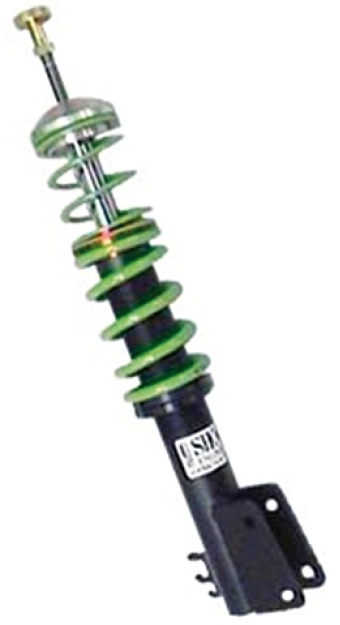

Rys. 1. Amortyzator dwururowy z regulowaną wysokością i charakterystyką, wyposażony w sprężynę oraz helper Emmetec

Kielich oporowy kolumny McPhersona musi być bardzo wytrzymały, ponieważ przenosi w przybliżeniu czwartą część sił działających pomiędzy masą pojazdu a podłożem. Może być cieńszy, szeroki i płaski (rys. 2) tylko wówczas, gdy amortyzator współpracuje z wahaczami wzdłużnymi, drążkami skrętnymi lub elementami typu multilink).

Prowadnica łącząca sprężyny (rys. 3) musi prowadzić je w kierunku poprzecznym co najmniej na odcinku 10–15 mm i nie może mieć ostrych krawędzi uszkadzających powierzchnie współpracujących części.

Nakrętka i przeciwnakrętka mogą być zastąpione jedną nakrętką samozaciskową. W przypadku pojazdów terenowym ma ona gwint trapezowy 4 mm (rys. 4), a w pojazdach szosowych gwint o drobnym skoku, zazwyczaj M52x1,5 (rys. 5).

W mcphersonach między dolną sprężyną a nakrętką zaleca się umieszczenie łożyska oporowego (rys. 6), które umożliwia kątowy obrót amortyzatora względem otaczającej go sprężyny. Łożyska oporowe należy okresowo wymieniać ze względu na ich ograniczoną żywotność.

Sprężyna główna (rys. 7) przenosi pionową wypadkową wszystkich sił masowych przypadających na dane koło, więc musi mieć znaczną sztywność.

Sprężyna o nazwie helper (rys. 8) ma krótszy skok i jest stosunkowo miękka, ponieważ jej zadanie polega na elastycznym kompensowaniu drobnych nierówności nawierzchni. Do jej wykonania używa się przeważnie prętów o przekroju prostokątnym, by uniknąć krzyżowania się ściskanych zwojów.

Sprężyny do samochodów wyczynowych poruszających się po gładkich nawierzchniach mają zwoje o średnicy wewnętrznej 60 mm (przy amortyzatorach jednorurowych 40 lub 41 mm). W samochodach terenowych i uczestniczących w rajdach szutrowych amortyzatory mają grubość 50 lub 51 mm, więc stosuje się wraz z nimi sprężyny o średnicy wewnętrznej 70 mm. Emmetec oferuje wszystkie rodzaje wymienionych tu elementów sprężystych, a także stół testowy 99-966 (rys. 9) do pomiarów ich sztywności.

amortyzatory

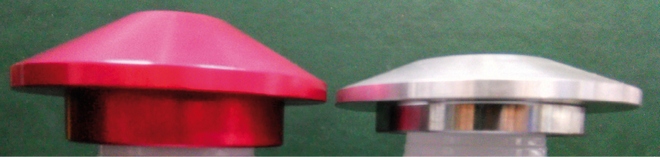

Rys. 2. Oferowane przez Emmetec kielichy oporowe sprężyn

amortyzatory

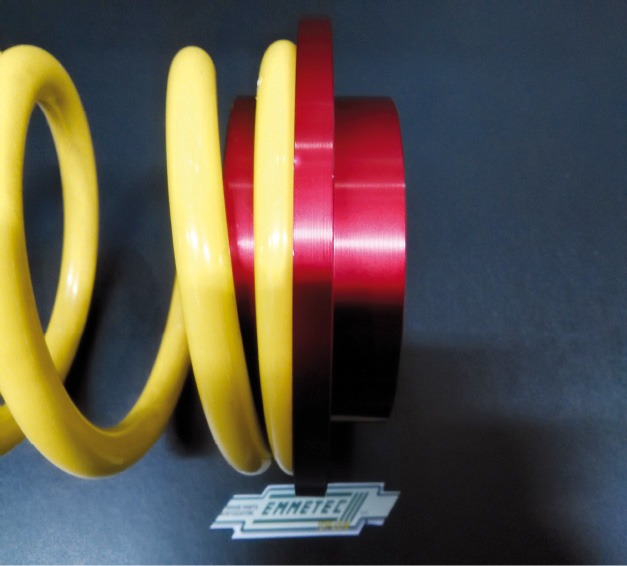

Rys. 3. Prowadnica musi ściśle przylegać do sprężyny na długości 10–15 mm

Sprężysta praca zawieszeń

Na pierwszym z załączonych wykresów (rys. 10a) mamy do czynienia z następującą sytuacją:

• w pojeździe z przednim napędem wartość masy resorowanej przypadającej na każde przednie koło wynosi 350 kg;

• przednie zawieszenie jest typu McPherson i posiada tylko jedną sprężynę o sztywności wzdłużnej 175 kg/cm;

• po podniesieniu przedniej osi pojazdu kolumny McPhersona rozciągają się całkowicie, a wstępne naprężenie sprężyny jest wówczas równe zero (PC=0), podobnie jak jej skok jałowy (CV=0).

Gdy samochód stoi na kołach, na każdą sprężynę działa ciężar 350 kg, uginając ją o 2 cm, aż do osiągnięcia Punktu Równowagi (PE). Na wykresie kolorem błękitnym zaznaczono odcinek skoku sprężyny rozciągniętej (2 cm), natomiast granatowym odcinek skoku w trakcie ściskania.

amortyzatory

amortyzatory

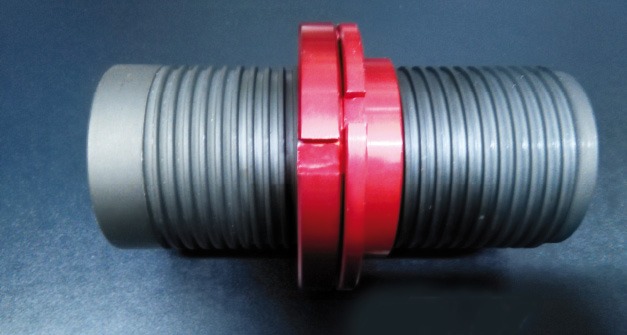

Rys. 4. Nakrętka i przeciwnakrętka na korpusie z gwintem trapezowym 4 mm

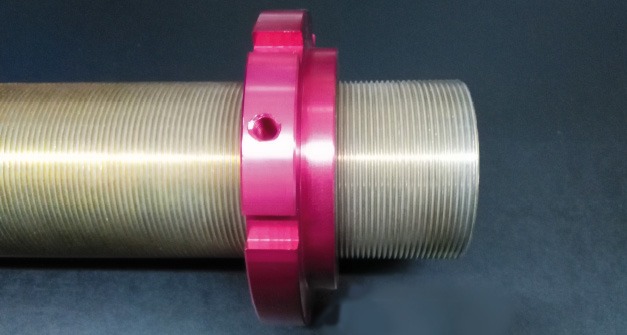

Rys. 5. Nakrętka samozaciskowa na korpusie z gwintem drobnozwojowym M52X1,5

amortyzatory

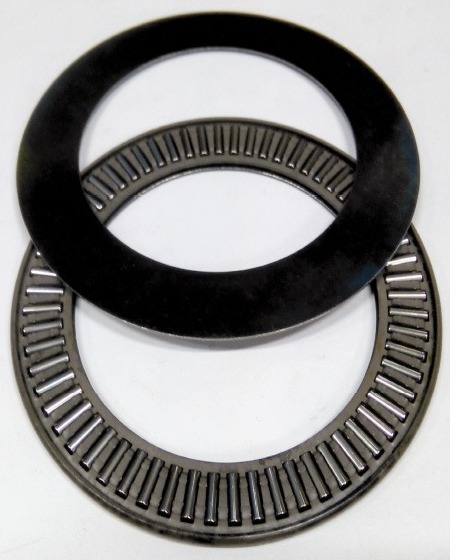

Rys. 6. Łożysko oporowe Emmetec umieszczone między nakrętką a sprężyną

Pojazd z opisanym wyżej zawieszeniem wykazuje na torze silne wahania ugięcia sprężyn w trakcie hamowania, ponieważ nie zastosowano w nim odbojników. Jeśli w zawieszeniu umieścimy odbojnik, który przy pojeździe stojącym na kołach (tj. w punkcie PE) stykać się będzie bez naprężenia wstępnego z kielichem oporowym sprężyny oraz z korpusem amortyzatora, zacznie on pracować wraz z ugięciem zawieszenia (rys. 10b). Na wykresie tym linia granatowa (przerywana) zostaje zastąpiona fioletową parabolą, przedstawiającą łączne działanie sprężyny i odboju.

Po parokrotnym okrążeniu toru pojazdem z zamontowanymi odbojnikami wspomniane wcześniej wahania ugięcia zawieszeń znikają. Pojawiają się jednak wibracje powodowane przemiennym ściskaniem i rozprężaniem odbojników. Ten problem rozwiązuje się, skracając poprzednio użyte odbojniki o 1 cm, dzięki czemu z sąsiednimi elementami będą one współpracować z jednocentymetrowym luzem (LT = 1). Uzyskaną w ten sposób charakterystykę przedstawia kolejny wykres (rys. 10c). Na pierwszym odcinku skoku zawieszenia działa tam sama pojedyncza sprężyna o sztywności K = 175 kg/cm (linia niebieska), a następnie (fioletowa parabola) mamy działanie łączne sprężyny i odbojnika.



amortyzatory

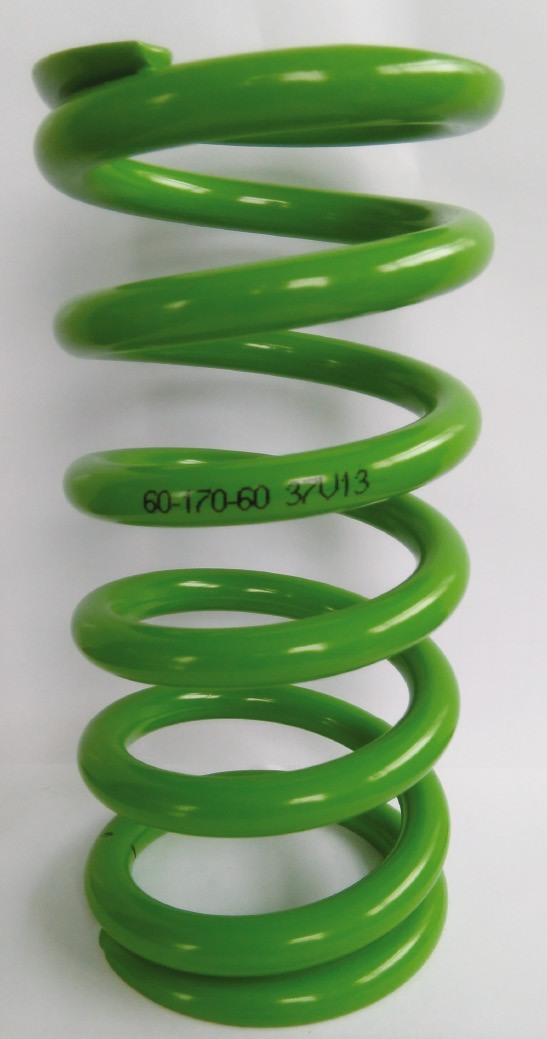

Rys. 7. Zagięte i przeszlifowane końce sprężyny głównej Emmetec umożliwiają optymalne jej przyleganie do nakrętek i kielichów

Tak przygotowany samochód dobrze wchodzi w zakręty, lecz w ich połowie nadmiernie kołysze się poprzecznie. Nie rozwiąże się tego problemu, usztywniając lub wydłużając odbojniki, gdyż będzie to tylko powrót do wcześniejszych kłopotów. Wymiana sprężyny na bardziej sztywną pogarsza wchodzenie w zakręty. Pozostaje więc możliwość usztywnienia stabilizatorów, czego zabraniają niekiedy regulaminy określonych kategorii zawodów albo całkowite zdemontowanie amortyzatora w celu wymiany jego tłoczyska na krótsze o 1 cm. Efekty tego zabiegu przedstawia następny wykres (rys. 10d).

Skok zawieszenia przy jego rozciąganiu staje się wówczas o jeden centymetr mniejszy, a to odpowiednio wzmacnia siłę stabilizatora działającą na zawieszenie ściskane podczas pokonywania zakrętu i tym samym ogranicza tendencję do kołysania poprzecznego.

Po uporaniu się z opisanymi wcześniej niekorzystnymi zjawiskami mogą jednak ujawniać się jeszcze inne, na przykład niedostateczna przyczepność przednich kół napędzanych w trakcie przyspieszania na wyjściu z zakrętu. Pojazd staje się z tego powodu podsterowny i mniej intensywnie przyspiesza. Ma to związek z działaniem mechanizmu różnicowego pozbawionego samoczynnej blokady. Gdy jedno z kół napędzanych unoszone jest w górę (odciążane), drugie nie jest w stanie przekazywać dostatecznego momentu napędowego. Jeśli regulamin zawodów nie pozwala na stosowanie blokad, trzeba w amortyzatorach zamontować nowe tłoczyska o 2 cm dłuższe od oryginalnych (tj. o 3 cm dłuższe od użytych poprzednio). Równocześnie jednak nie tylko stracimy wstępne naprężenie sprężyny (PC = 0), ale będzie też ona mogła poruszać się między swymi punktami oporowymi z luzem 2 cm, czyli ze skokiem jałowym CV = 2 (rys. 10e).





amortyzatory

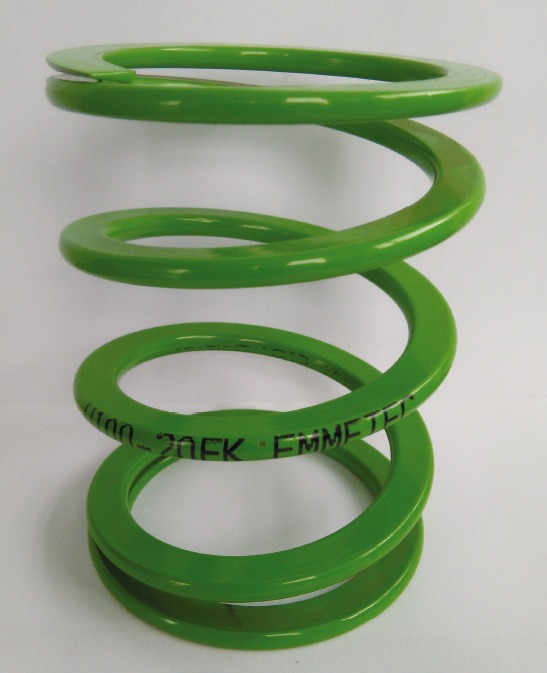

Rys. 8. Helper Emmetec do łączenia ze sprężyną główną

Tak przygotowany pojazd zachowuje się dobrze, wchodząc w zakręty oraz w połowie zakrętu, a przyczepność kół napędzanych podczas przyspieszania lekko się poprawia przy pokonywaniu długich łuków, pozostając niezmienną przy krótszych. Zawieszenie po stronie wewnętrznej zakrętu rozpręża się szybko na pierwszych 2 cm długości skoku, jednak potem już bardzo wolno, ponieważ jest ciągnięte w dół ciężarem koła oraz hamowane przez amortyzator i stabilizator. W konsekwencji przy krótkich zakrętach koło nie zdąża odzyskać dobrego kontaktu z nawierzchnią.

Przeciwdziałanie temu zjawisku polega na zastosowaniu krótszego o jeszcze 2 cm tłoczyska amortyzatora i zamontowaniu sprężyny typu helper. Jeśli ma ona sztywność K2 = 30 kg/cm oraz skok 4 cm, tworzy w układzie szeregowym ze sprężyną główną zintegrowany element sprężysty o sztywności:

Ks = (175 . 30) / (175 + 30) = 5,250 / 205 = 25,6 kg/cm.

Skok przy obciążeniu 120 kg wynosi około 4,7 cm, z czego 4 cm przypada na sprężynę helper, a 0,7 cm na sprężynę główną. Gdy obciążenie przekroczy 120 kg, helper ulega całkowitemu ściśnięciu, a ugina się już tylko sprężyna główna (rys. 10f).

amortyzatory

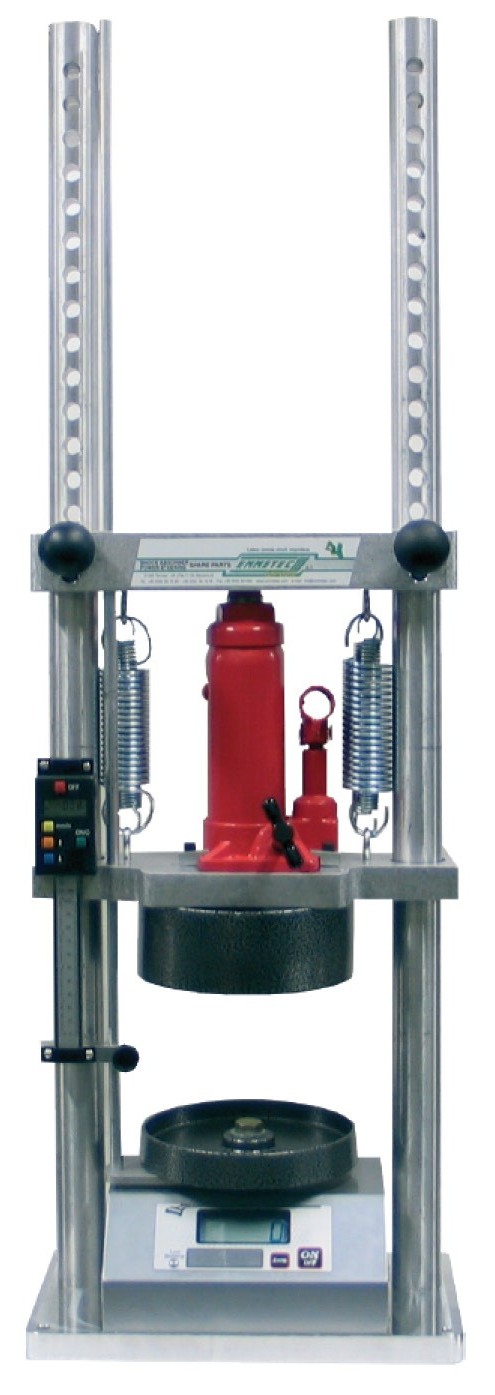

Rys. 9. Stół Emmetec 99-966 do elektronicznego badania charakterystyk sprężyn

Zalecenia szczególne

Kolejne modyfikacje opisane w tym artykule pozwoliły ograniczyć kołysanie poprzeczne i utratę przyczepności na zakrętach. Jest to przeważnie najlepsze rozwiązanie dla samochodów wyścigowych i rajdowych z przednim napędem, bez samoblokującego się mechanizmu różnicowego. W przypadku korzystania z takiej blokady optymalne okazuje się zawieszenie z jedną sprężyną ze wstępnym naprężeniem.

W pojazdach przygotowywanych do rajdów na nawierzchniach szutrowych i zaśnieżonych, a także terenowych za najlepsze uznać trzeba rozwiązanie ze sprężyną i helperem. Do zawodów na lodzie zaleca się natomiast stosować nawet twardsze i dłuższe sprężyny typ helper, pracujące także poza PE (rys. 10g).

Niekiedy pożądana bywa częściowa utrata przyczepności kół nienapędzanych (przednich lub tylnych), ponieważ pomaga to redukować podsterowność bądź nadsterowność. Wtedy często stosuje się w zawieszeniach pojedyncze sprężyny wstępnie naprężone, nawet do całkowitego zrównoważenia mas nieresorowanych (rys. 10h). Wartości liczbowe użyte w tym wypadku mają wyłącznie charakter dowolnie wybranych przykładów. Przygotowując zgodnie z zaprezentowanymi zasadami samochód do jazdy po lodzie, należałoby z pewnością zamontować sprężyny główne o znacznie mniejszej sztywności niż podana na wykresie.

Istotny wpływ na sztywność kompletnych zawieszeń ma też inny ich element sprężysty, czyli stabilizator (rys. 11). Jest to drążek odznaczający się sprężystością skrętną. Łączy on symetryczne części wahliwe zawieszenia prawego i lewego. Podczas opisanego wcześniej skracania tłoczysk amortyzatorów, zwiększamy sztywność całych zawieszeń właśnie dzięki lepszemu wykorzystaniu stabilizatora, a nie na skutek (jak błędnie się uważa!) wstępnego napięcia sprężyn! Ich sztywność przy takich zabiegach pozostaje niezmienna.

Należy tu również przypomnieć, że wszystkie przedstawione koncepcje modyfikacji zawieszeń znajdują zastosowanie tylko w pojazdach wyczynowych, a nie przeznaczonych do ruchu drogowego, gdzie celem najważniejszym nie są osiągi, lecz bezpieczeństwo i komfort jazdy. Cdn.

amortyzatory

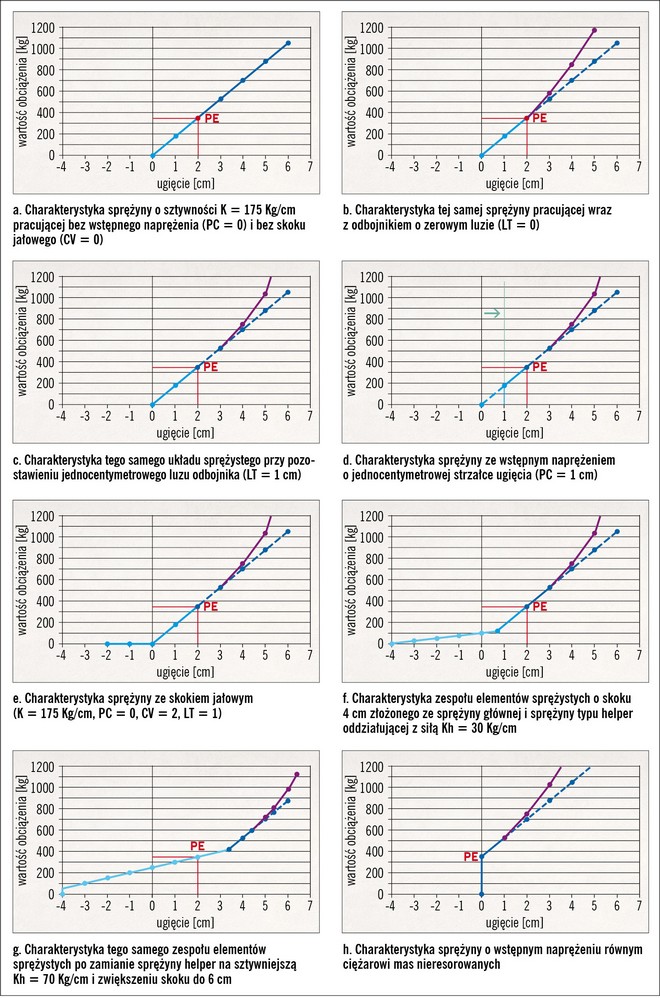

Rys. 10.

amortyzatory

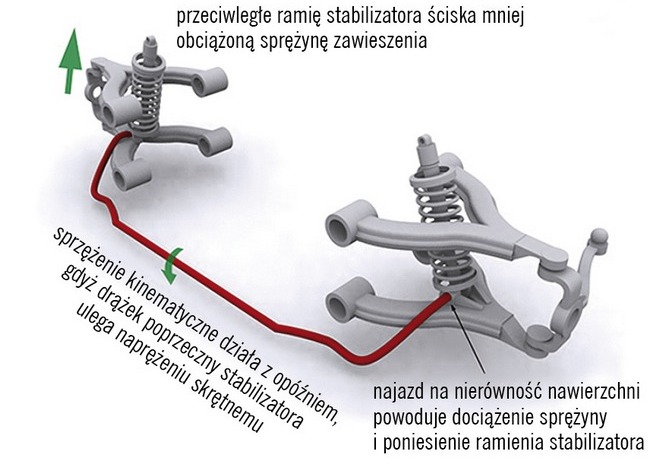

Rys. 11. Działanie stabilizatora ograniczające przechyły na zakrętach



Carlos Panzieri
Konsultant techniczny EMMETEC
