Prawidłowy montaż tarcz hamulcowych

Fot. ATE

Fot. ATE

Bezpieczeństwo i komfort użytkowania wymienionych hamulców tarczowych zależą nie tylko od jakości wykorzystanych produktów, lecz również od stanu technicznego innych elementów samochodu.

Tarcza hamulcowa, choć wykonana z najlepszych materiałów i z zastosowaniem bardzo precyzyjnej obróbki, może zużywać się nierównomiernie, a nawet powodować wibracje podczas hamowania i drgania koła kierownicy w trakcie szybszej jazdy. Przyczyna tego rodzaju usterek tkwi w tym, że tarcze o prawidłowym kształcie i wymiarach współpracują ze zużytymi lub uszkodzonymi częściami samych hamulców, a także kół i zawieszeń. Dlatego zamontowanie w pojeździe nowej tarczy musi być zawsze poprzedzone kontrolą, regulacją, naprawą albo wymianą tych właśnie elementów. Należy przy tym postępować według niżej podanych zasad.

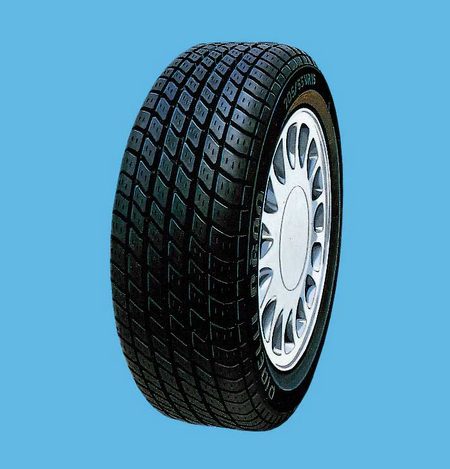

Koła i opony

Koła i opony muszą być dokładnie wyważone statycznie i dynamicznie. Niedopuszczalna jest także jakakolwiek niejednorodność ich kształtu, powodująca tzw. bicie poprzeczne lub promieniowe. Oponę wraz z felgą, po odpowiednim sprawdzeniu i ewentualnym skorygowaniu na wielofunkcyjnej wyważarce, należy następnie prawidłowo zamocować do piasty. To znaczy, że powierzchnia przylegania łączonych elementów powinna być idealnie równa i czysta, a śruby trzeba dokręcać naprzemianlegle z zastosowaniem momentów przewidzianych przez konstruktora pojazdu.

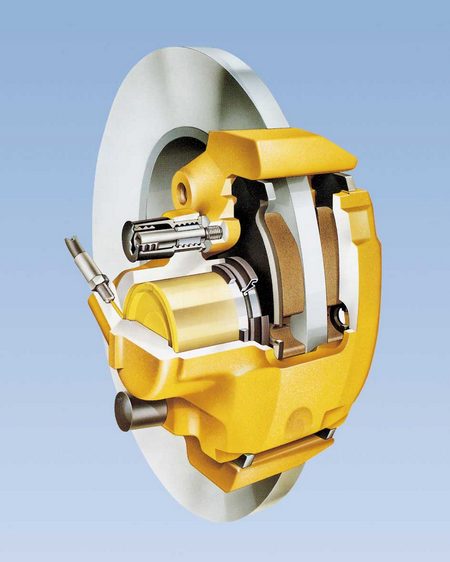

Zacisk hamulcowy

Zacisk hamulcowy będzie dobrze współpracował z tarczą, jeśli dobry jest jego ogólny stan techniczny, gumowe osłony elementów hydraulicznych nie mają śladów uszkodzeń lub objawów starzenia się gumy, tłoczki poruszają się swobodnie, lecz bez nadmiernego luzu w swych cylinderkach, poprzeczne elementy prowadzące nie są odkształcone ani zużyte, a nowe klocki dają się swobodnie i płynnie przesuwać w dokładnie dopasowanych do nich gniazdach.

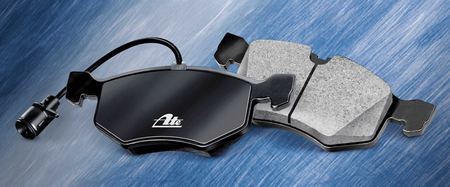

Klocki hamulcowe

Klocki, jeśli chodzi o rodzaj materiału ciernego, należy stosować tylko oryginalne, czyli użyte do pierwszego montażu albo pochodzące z renomowanej firmy (np. ATE) i spełniające wymogi producenta samochodu.

Bardzo ważne jest też dokładne dopasowanie kształtu klocka do zacisku. Po przeprowadzonej wymianie przez pierwsze 200 km nie wolno wykonywać  gwałtownego hamowania ani dopuszczać do mechanicznego lub termicznego przeciążania okładzin.

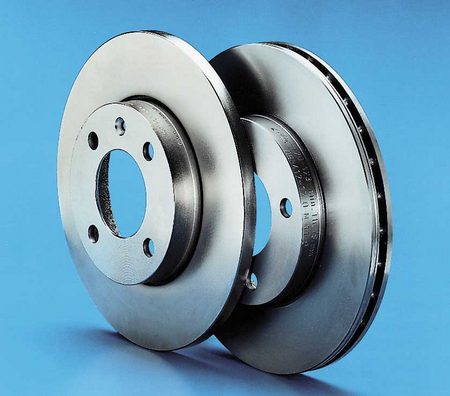

Tarcze hamulcowe

Tarcze hamulcowe zawsze należy wymieniać parami (z jednego opakowania) w obrębie tej samej osi. Pokrywająca je powłoka antykorozyjna przeznaczona jest tylko na czas transportu i magazynowania, a przed montażem powinna być dokładnie usunięta właściwym środkiem zmywającym (nie dotyczy to wykończenia tarcz powlekanych). Powierzchnia osadzenia (mocowania i centrowania) musi być czysta i bez uszkodzeń. Przy tarczach wentylowanych ważny jest kierunek ich obrotu, więc wymagają one umieszczenia po właściwej stronie osi. Nie wolno w żadnym wypadku usuwać umieszczanych na tarczach elementów (klamer) wyważających! Podczas mocowania tarczy do piasty koła śrubami konieczne jest przestrzeganie właściwych momentów dokręcania. Jeśli chodzi o kolejność, to producenci samochodów zalecają przeważnie naprzemianległą – krzyżową, ale w praktyce równie dobre efekty daje dokręcanie dwustopniowe w kolejności zgodnej z ruchem wskazówek zegara. Wraz z tarczą powinny być zawsze montowane nowe klocki. W przypadku jakichkolwiek wątpliwości w kwestii prawidłowego osadzenia tarczy należy po dokręceniu śrub mocujących sprawdzić czujnikiem zegarowym bicie poprzeczne w odległości 10 mm od obwodu.

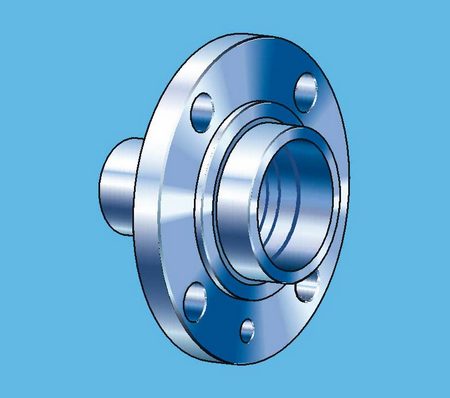

Piasta koła

Piasta koła wymaga dokładnego oczyszczenia (do metalicznego połysku) płaszczyzny jej styku z tarczą. Na powierzchnię tę nie wolno nakładać żadnych past antykorozyjnych ani uszczelniających (np. pasty miedzianej). Niedopuszczalne jest mocowanie tarcz do piast skrzywionych lub uszkodzonych. Dlatego w razie wątpliwości prostopadłość powierzchni przylgowej piasty do osi jej obrotu należy sprawdzić czujnikiem zegarowym. Jest to bardzo ważne, ponieważ skrzywienie piasty powoduje nieuchronnie znaczne bicie poprzeczne tarczy.

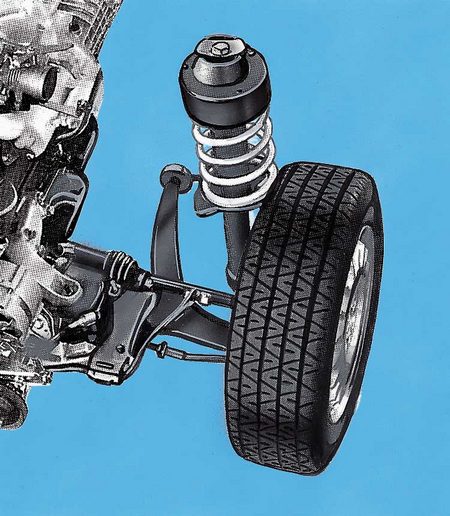

Zawieszenie

Zawieszenie pod względem geometrycznych parametrów ustawienia osi musi spełniać dokładnie wymogi określone przez producenta pojazdu. Dlatego wskazane jest jego sprawdzenie odpowiednim urządzeniem kontrolnym. Ruchome połączenia części zawieszenia za pomocą elementów gumowych i metalowo-gumowych nie mogą wykazywać luzów. Dotyczy to również mocowania drążka stabilizatora. Elementy metalowo-gumowe nieposiadające wyczuwalnych luzów, lecz nadmiernie podatne na boczne wychylenia, warto wymienić na wykonane z użyciem twardszej gumy. Istotną rolę odgrywa także sprawność amortyzatora, mająca wpływ bezpośredni na efektywność hamowania i równocześnie pośredni na równomierność zużywania się ciernych części hamulca.

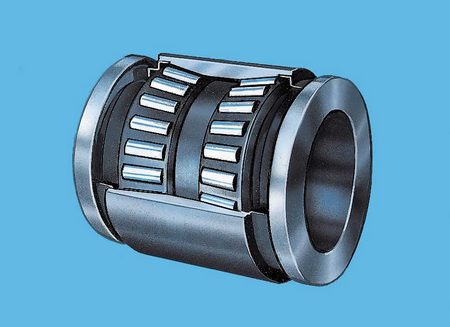

Łożyska koła

Łożyska koła mają negatywny wpływ na pracę hamulca, gdy wykazują nieprawidłowe luzy na skutek zużycia lub uszkodzenia, bądź też zaniedbania okresowej regulacji. W efekcie piasta, tarcza i koło obracają się krzywo, co przy większych prędkościach wywołuje wspomniane już wibracje.

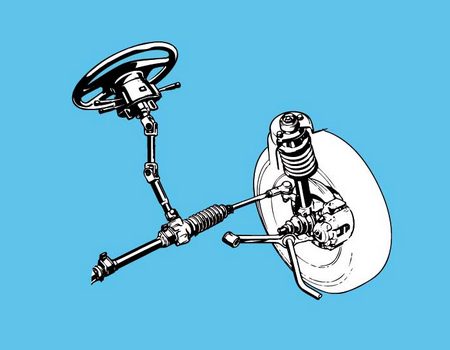

Układ kierowniczy

Układ kierowniczy nie współpracuje z hamulcami bezpośrednio, ale występujące w nim luzy (np. w przekładni kierowniczej, sworzniach zwrotnic lub przegubowych połączeniach drążków) dają efekty podobne do pojawiających się w przypadku usterek łożysk.



Magdalena Wójcik-Klich
Opiekun Rynku - Polska dla Continental Teves AG&Co.oHG
