Diagnostyka i ustawianie nowoczesnych świateł

Stanowisko kontroli świateł w nowoczesnym samochodzie oprócz urządzenia do ustawiania reflektorów musi być wyposażone w tester diagnostyczny

Hella

Stanowisko kontroli świateł w nowoczesnym samochodzie oprócz urządzenia do ustawiania reflektorów musi być wyposażone w tester diagnostyczny

Wymiana uszkodzonych źródeł światła jest już dla większości kierowców naturalnym i akceptowalnym procesem codziennej eksploatacji pojazdu. Często jednak nie pamiętają o ustawieniu reflektorów lub wręcz lekceważą taką konieczność.

Reflektory w nowoczesnych pojazdach przeszły wielką ewolucję – oferują lepszą widoczność. Mają one wiele funkcji wspomagających prowadzenie pojazdu i w licznych pojazdach działają automatycznie. Z prostych układów metalowego odbłyśnika z żarówką w środku stały się skomplikowanymi układami optycznymi, wyposażonymi w sterowniki elektroniczne. Ustawienie takich zespołów oświetlenia przedniego wymaga użycia specjalnych narzędzi i procedur. Odpowiednie urządzenie do ustawiania świateł już dziś stało się niezbędne nie tylko na stacji kontroli pojazdów, ale także w warsztacie prowadzącym naprawy nadwozia, zawieszenia i w standardowym warsztacie mechanicznym. Nowoczesny pojazd to połączenie wielu wzajemnie sprzężonych systemów i zespołów. Naprawa czy zmiana parametrów jednego z nich wpływa na działanie innych. Po zmianie rozmiaru kół, wymianie zużytych elementów zawieszenia czy demontażu przednich elementów nadwozia (np. z powodu naprawy silnika) – konieczne stają się: kontrola i prawidłowe ustawienie reflektorów. Świadomość tego nie jest, niestety, jeszcze powszechna.

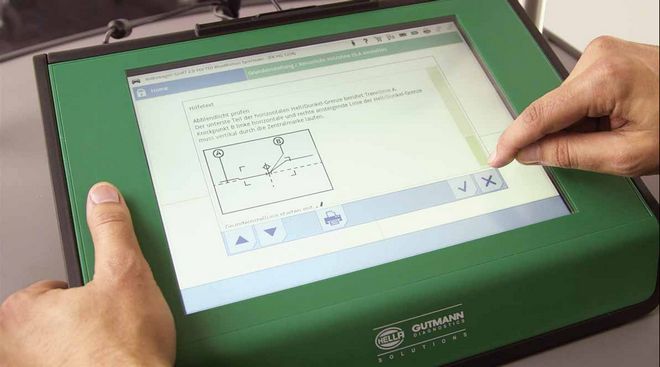

Wybór funkcji ustawiania reflektorów adaptacyjnych dla danego pojazdu powoduje wyświetlenie na ekranie testera (na ilustracji tester mm 66 Hella Gutmann Solutions) wskazówek koniecznych do wykonania czynności przed rozpoczęciem procesu regulacji oświetlenia

Ustawianie reflektorów wydaje się procesem prostym i łatwym. I rzeczywiście tak było kiedyś, gdy wystarczały linie narysowane na ścianie oraz wkrętak i śruby regulacyjne przy reflektorach. Dziś to już nie wystarcza. Pojazdy z oświetleniem ksenonowym lub w technologii LED, z automatyką załączania, dynamicznym doświetlaniem zakrętów czy najnowszymi systemami adaptacyjnymi – wymagają nowego podejścia. Konieczne jest stosowanie zaawansowanych technicznie przyrządów do ustawiania świateł i urządzeń diagnostycznych, umożliwiających zapisywanie w sterownikach oświetlenia danych o zmianie położenia reflektorów.

Przykładem nowoczesnych urządzeń przeznaczonych do tego celu jest SEG V z oferty wyposażenia warsztatowego firmy Hella Gutmann Solutions. Narzędzie to wykorzystuje wbudowaną kamerę i procesor obrazu do kontroli emitowanej przez różne systemy wiązki światła. Obraz tej wiązki przed i po regulacji reflektorów jest zapisywany w pamięci urządzenia i ozdzwierciedlony w wydruku raportu z przeprowadzonych prac. W niedalekiej przyszłości raporty te będą stanowiły obowiązkowe uzupełnienie dokumentacji okresowego przeglądu technicznego.

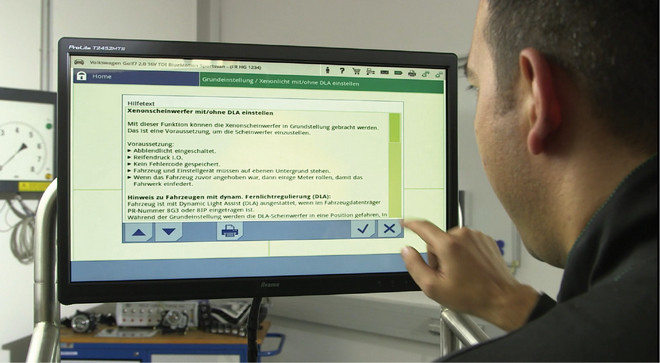

Urządzenie diagnostyczne komunikuje się ze sterownikiem reflektorów i odblokowuje możliwość zmiany ich położenia. Jednocześnie wyświetlane są wskazówki ułatwiające prawidłowe przeprowadzenie procedury regulacyjnej

Konstruktorzy z firmy Hella Gutmann Solutions uprościli do maksimum obsługę nowego przyrządu do kontroli i ustawiania świateł. Pierwszym krokiem jest wybór kontrolowanego pojazdu z bazy danych zapisanych w pamięci urządzenia. Komunikacja mechanika z urządzeniem, w wybranym przez niego języku, odbywa się poprzez dotykowy ekran o wysokiej rozdzielczości. Wybrany pojazd opisywany jest następnie danymi klienta (np. numer rejestracyjny, nazwisko właściciela itp.).

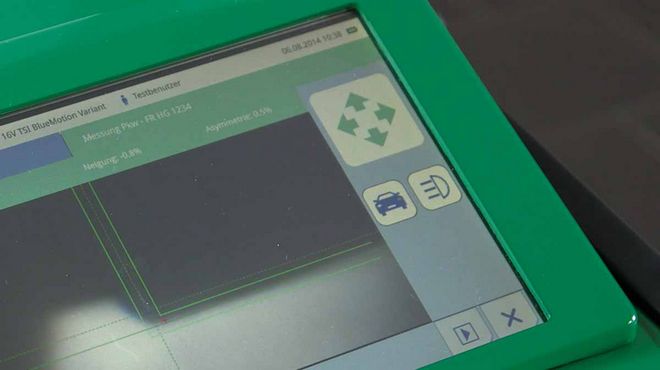

Na ekranie urządzenia do kontroli oświetlenia (na ilustracji urządzenie SEG V Hella Gutmann Solutions) widoczny jest kształt wiązki emitowanej przez regulowany reflektor (w tym przykładzie światło drogowe z pionową granicą światłocienia VW Golf VII). Strzałki w górnym prawym rogu ekranu wskazują kierunki koniecznych zmian położenia reflektora. Zmian tych dokonuje się, pokręcając odpowiednimi śrubami regulacyjnymi umieszczonymi w jego obudowie. Gdy wszystkie strzałki uzyskają zielony kolor, reflektor jest prawidłowo ustawiony. Procedurę tę przeprowadza się dla reflektorów po obu stronach pojazdu i zatwierdza w urządzeniu diagnostycznym. Na polecenie operatora urządzenie uruchamia proces zapamiętania nowych ustawień przez sterownik reflektorów. Dokonanie zmian położenia reflektorów bez komunikacji ze sterownikiem reflektorów może w zasadniczy sposób zmienić ich funkcjonowanie lub dokonane zmiany nie będą widoczne

W kolejnym kroku operator wybiera rodzaj sprawdzanego oświetlenia, np. światła mijania. Urządzenie na podstawie danych z bazy samo „ustawia” swoje parametry tak, aby skontrolować i ocenić wiązkę emitowaną przez reflektory badanego pojazdu. Obraz wiązki światła z badanych reflektorów prezentowany jest na ekranie z naniesionymi liniami tolerancji. Pojawiające się kolorowe strzałki podpowiadają mechanikowi, w jaki sposób należy zmienić położenie reflektora, aby światła oświetlały drogę zgodnie z przepisami. Po zakończeniu kontroli i regulacji wszystkich świateł (dla przypomnienia, kontroli podlegają światła mijania, drogowe, przeciwmgłowe i dzienne) mierzy się także natężenie wiązki świetlnej świateł mijania i drogowych (lewa i prawa strona muszą świecić tak samo). Wszystkie dane zapisywane są w pamięci urządzenia i mogą być ponownie wyświetlone w dowolnej chwili. Wystarczy tylko z historii wykonywanych badań wybrać pojazd po jego wyróżniku, np. numerze rejestracyjnym. Zapisany w pamięci raport przechowywany jest w formacie pdf i można go wydrukować, przenosząc do komputera poprzez przenośną pamięć USB lub wcześniej ustanowione połączenie wi-fi z lokalną siecią warsztatową. Bardzo przydatną i niespotykaną w innych przyrządach funkcją jest automatyczne poziomowanie kamery odczytującej wiązkę światła z badanego reflektora. Urządzenie wyposażone jest we wbudowany układ poziomujący, który niweluje nierówności podłoża w miejscu przeprowadzania badania reflektorów. Zamieszczone ilustracje wraz z ich podpisami przedstawiają procedury ustawiania świateł w nowoczesnych autach.

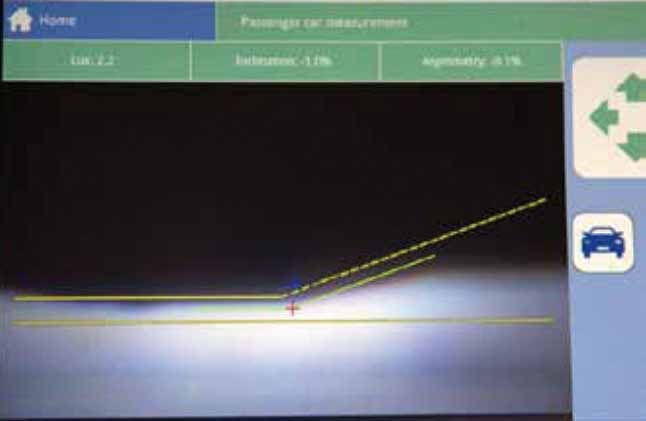

Obraz na ekranie urządzenia SEG V pokazujący wiązkę świateł mijania z poprawnie ustawionego reflektora. Wiązka mieści się między liniami tolerancji

Oświetlenia adaptacyjne i automatyczne wykorzystują również inne czujniki zamontowane w pojeździe, np. kamerę instalowaną nad lusterkiem wstecznym na przedniej szybie. Pełni ona rolę w wielu systemach bezpieczeństwa, w tym także w systemie sterowania światłami adaptacyjnymi. Podczas ustawiania świateł kolejnym krokiem jest więc sprawdzenie lub kalibracja kamery przedniej. Cały system musi bezwarunkowo spełniać wymagania producenta. Kamerę, która jest częścią tego systemu, należy skalibrować przy użyciu właściwych narzędzi na specjalistycznym stanowisku.

Temat oświetlenia samochodowego zwykle pojawia się jesienią przy krótkim dniu, a jazda po ciemku dotyczy niemal każdego kierowcy. Jednak oświetlenia samochodu nie można traktować sezonowo – jego sprawność ma wpływ na bezpieczeństwo drogowe w każdej porze roku i o każdej porze doby. Warto zatem pamiętać o kilku sprawach.

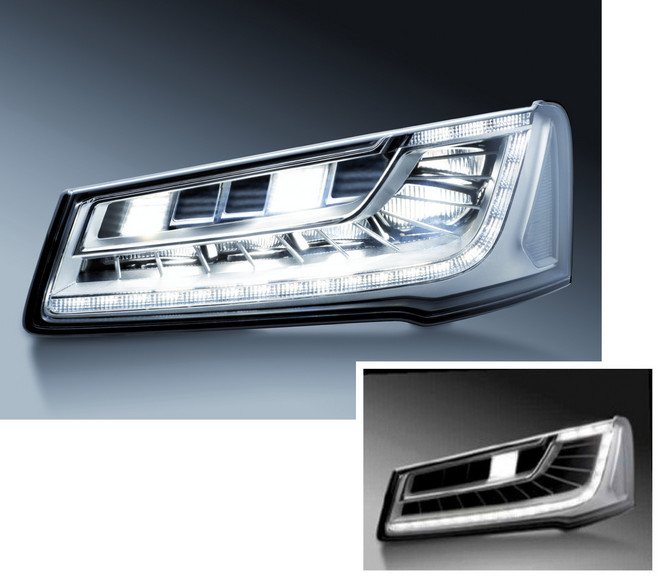

Adaptacyjny reflektor jednego z modeli Audi. Przy kontro li i regulacji oświetlenia adaptacyjnego należy urządzeniem diagnostycznym aktywować funkcję włączenia modułu wzorcowego. Korzystając z ekranu urządzenia do ustawiania reflektorów, trzeba odczytać odchyłkę kąta i wysokości położenia wiązki emitowanej przez moduł wzorcowy. Odchyłki te następnie wprowadza się do sterownika reflektorów adaptacyjnych za pomocą urządzenia diagnostycznego. Sterownik na podstawie podanych danych skoryguje działanie systemu adaptacyjnego i zapamięta właściwe ustawienia. Na małym zdjęciu: włączony moduł wzorcowy

Konstruktor i producent pojazdu gwarantuje zgodność wszystkich elementów oświetlenia zewnętrznego z obowiązującymi przepisami, a kierowca odpowiada za prawidłową eksploatację świateł samochodu. To na kierowcę spada obowiązek kontroli świateł, utrzymania ich w sprawności i wymiany uszkodzonych źródeł światła. Jeżeli nie dopełni swoich obowiązków, w czasie kontroli drogowej może zostać ukarany mandatem. Możliwe jest też zatrzymanie dowodu rejestracyjnego lub skierowanie pojazdu na dodatkowe badanie techniczne.

Codzienna kontrola oświetlenia jest czynnością łatwą i powinna być wykonywana jak najczęściej. Włącza się światła i obchodzi auto. Do sprawdzenia świateł hamowania dobrze jest poprosić o pomoc inną osobę (jest to świetna edukacyjna zabawa z dziećmi!). Można je sprawdzić również samodzielnie. Wystarczy podjechać tyłem do ściany budynku czy witryny wystawowej. Odbicie od szyby czy blask na ścianie pozwalą na pełną diagnostykę świateł.

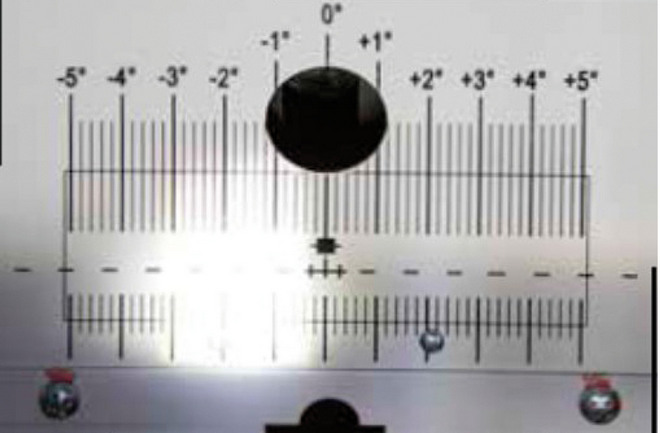

Ekran z podziałką standardowego urządzenia do ustawiania świateł. Odczyt odchyłki kąta i wysokości wiązki modułu wzorcowego wymaga dużego doświadczenia. Do prawidłowego ustawienia reflektorów adaptacyjnych potrzeba w tym przypadku kilkukrotnego wprowadzenia danych do sterownika

Reflektory i lampy tylne zawsze należy utrzymywać w czystości, nawet jeżeli nie wiąże się to z myciem samochodu. Brudne szkła lamp ograniczają emisję światła o ok. 35%, widzimy mniej i sami jesteśmy gorzej widoczni. Przy konieczności wymiany uszkodzonej żarówki należy je wymienić parami w obu lampach tej samej funkcji, pomimo że druga jeszcze świeci. Wymiana parami dotyczy wszystkich typów żarówek stosowanych w lampach zewnętrznych.

W starszych autach o przebiegu ponad 200 tysięcy km występuje zjawisko zużycia reflektorów głównych. Ich szkła stają się matowe od mikrouszkodzeń mechanicznych spowodowanych uderzeniami kamieni, piasku czy innych drobin podrywanych z drogi. Szkła matowieją także od działania środków zimowego utrzymania dróg i płynu do spryskiwaczy. Po dużym przebiegu wewnętrzne elementy odbłyskowe również matowieją od wilgoci i pyłu, który stale znajduje się w powietrzu i wnika do lamp. Matowe szkła i odbłyśniki kwalifikują reflektor do wymiany. W tych przypadkach też należy dokonać wymiany parami (oba reflektory muszą być tego samego producenta i typu), co gwarantuje wymaganą przepisami symetrię oświetlenia. Po wymianie reflektorów lub żarówek w reflektorach głównych konieczna jest kontrola ustawienia świateł.

Wielu kierowców modyfikuje oświetlenie swojego pojazdu. Do tych modyfikacji należy podchodzić bardzo ostrożnie i stosować tylko elementy mające dopuszczenie do ruchu na drogach publicznych, czyli tak zwaną homologację. Elementów oświetlenia zewnętrznego bez określonych przepisami certyfikatów w ruchu na drogach publicznych stosować nie wolno. W praktyce można wyposażyć pojazd w dodatkowe światła drogowe, przeciwmgłowe (jeżeli producent nie wyposażył w nie pojazdu) czy światła do jazdy dziennej. Modyfikacja i zwielokrotnianie świateł mijania nie jest dopuszczone. Możemy mieć w aucie tylko dwie lampy świateł przeciwmgłowych. Jeżeli są zamontowane fabrycznie, to dodatkowej pary zastosować nie wolno.

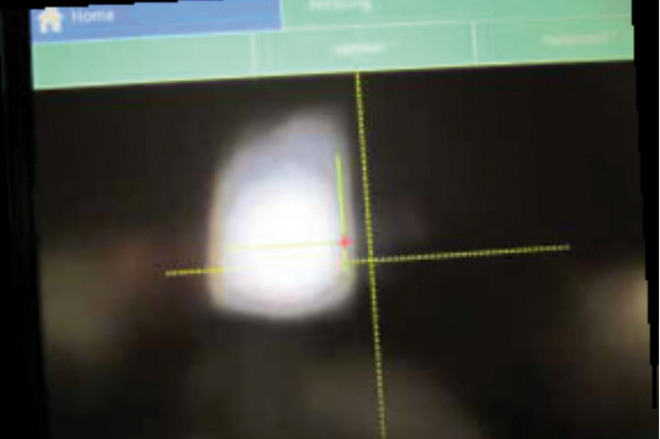

Ekran nowoczesnego urządzenia do ustawiania świateł (SEG V Hella Gutmann Solutions) mierzy kąt odchylenia i wysokość wiązki z modułu wzorcowego i wyświetla te dane w zielonym polu nad widokiem wiązki w formie cyfrowej. Wprowadzenie danych do sterownika nie sprawia kłopotów i jest jednoznaczne

Prawo o ruchu drogowym zabrania stosowania źródeł światła bez homologacji, zastępujących elementy wyposażenia fabrycznego pojazdu. Tymczasem nieodpowiedzialni kierowcy często stosują lampy ksenonowe na stopkach żarówek halogenowych lub podobne konstrukcje z elementami w technologii LED. Geometria reflektora z żarówką halogenową nie jest przystosowana do znacznie silniejszej lampy ksenonowej czy konstrukcji LED. Takie przeróbki prawie na pewno będą powodować oślepianie innych użytkowników drogi, szczególnie w złych warunkach atmosferycznych.

Pamiętajmy, że właściwe i zadbane oświetlenie pojazdu to lepsza widoczność drogi i lepsza widoczność pojazdu na drodze bez względu na porę roku i doby, a zatem większe bezpieczeństwo wszystkich uczestników ruchu drogowego.



Zenon Rudak
Kierownik Centrum Technicznego Hella Polska
