Podręcznik mechaniki pojazdowej - wydanie specjalne (cz.I)

Fot. Schaeffler-Aftermarket.pl

Fot. Schaeffler-Aftermarket.pl

Trzy marki wchodzące w skład Schaeffler Group od wielu już lat wytyczają trendy rozwoju samochodowych układów napędowych, tworząc nie tylko nowe konstrukcje podzespołów, lecz także wzorcowe technologie montażowe.

Zobacz także:

INA

Uszkodzenia rolek i napinaczy

Rolka napinająca

Uszkodzenia rolek i napinaczy

Opis:

Zniszczony, skrzywiony lub złamany element blokujący

Przyczyna:

Niewłaściwe mocowanie - zbyt duże naciągnięcie rolki

Skutek:

Niewłaściwe działanie napinacza, niewłaściwe naprężenie paska



Rolka napinająca / koło pasowe

Uszkodzenia rolek i napinaczy

Opis:

Zewnętrzne krawędzie wykazują ślady zanieczyszczenia spowodowane przez pasek

Przyczyna:

Nierównoległa pozycja kół pasowych

Skutek:

Pasek zsuwa się na boki, w wyniku czego może dojść do jego uszkodzenia



Rolka napinająca / koło pasowe

Uszkodzenia rolek i napinaczy

Opis:

Przebarwienie zewnętrznego pierścienia łożyska

Przyczyna:

Usterki w napędzie pasowym, np. wadliwa pompa wodna lub niewystarczające naprężenie paska

Skutek:

Zsuwanie się paska



Hydrauliczny napinacz paska

Uszkodzenia rolek i napinaczy

Opis:

Złamany uchwyt mocujący

Przyczyna:

Zbyt długi okres użytkowania napinacza paska – śruba mocująca po odkręceniu niezakręcona ponownie we właściwy sposób

Skutek:

Uszkodzony napinacz paska, niewłaściwe naprężenie paska



Hydrauliczny napinacz paska

Uszkodzenia rolek i napinaczy

Opis:

Wyciek oleju z powodu uszkodzeń uszczelki

Przyczyna:

Uszkodzenie podczas montażu

Skutek:

Niedziałający napinacz paska, niewłaściwe naprężenie paska



Uszkodzenia popychaczy i dźwigienek zaworów

Popychacz

Uszkodzenia popychaczy i dźwigienek zaworów

Opis:

Nadmierne zużycie prowadzi do geometrycznej zmiany kształtu główki popychacza

Naprawa:

Należy wymienić dźwigienkę zaworową i drążek popychacza



Dźwigienka

Uszkodzenia popychaczy i dźwigienek zaworów

Opis:

Nadmierne zużycie prowadzi do geometrycznej zmiany kształtu czaszy w dźwigience

Naprawa:

Należy wymienić dźwigienkę zaworową i drążek popychacza



Dźwigienka

Uszkodzenia popychaczy i dźwigienek zaworów

Opis:

Oznaki znacznego zużycia w miejscu kontaktu pomiędzy popychaczem a trzonkiem zaworu;

wyraźnie widoczna zmiana kształtu powierzchni styku

Naprawa:

Należy wymienić dźwigienkę oraz sprawdzić stan trzonka zaworu



Popychacz rolkowy

Uszkodzenia popychaczy i dźwigienek zaworów

Opis:

Wskutek nadmiernego zużycia sworznia rolki popychacz przesunął się w dół, powodując nieregularny kontakt krzywki z dźwigienką; może to również prowadzić do blokady rolki

Naprawa:

Wymienić dźwigienki i wał rozrządu

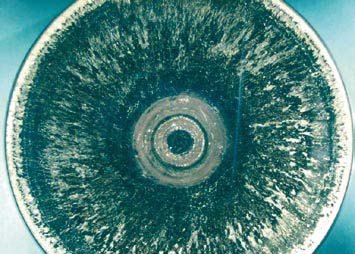

Popychacz szklankowy

Uszkodzenia popychaczy i dźwigienek zaworów

Opis:

Nadmierne zużycie denka popychacza, przedstawiony profil powierzchni wskazuje także na duże zużycie wału rozrządu

Naprawa:

Wymienić popychacze i wał rozrządu



UWAGA! Podczas kontroli i wymiany elementów rozrządu zawsze należy stosować się do zaleceń producenta danego pojazdu! Właściwe części zamienne można dobrać w katalogu online: www.Schaeffler-Aftermarket.pl lub www.RepXpert.com
