Podręcznik mechaniki pojazdowej - wydanie specjalne (cz.III)

Fot. Schaeffler-Aftermarket.pl

Fot. Schaeffler-Aftermarket.pl

Trzy marki wchodzące w skład Schaeffler Group od wielu już lat wytyczają trendy rozwoju samochodowych układów napędowych, tworząc nie tylko nowe konstrukcje podzespołów, lecz także wzorcowe technologie montażowe.

Zobacz także:

LuK

Montaż zmodernizowanego wysprzęglika

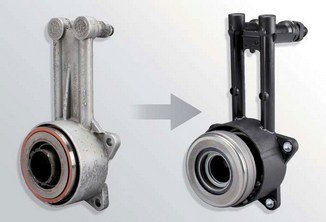

W samochodach Ford (Courier, Fiesta IV, Ka, Focus, Puma) i Mazda: 121 III (silniki: 1.25 16V, 1.3, 1.4, 1.4 16V, 1.6 16V, 1.7 16V, 1.8 16V, 2.0 16V, 1.8D, 1.8Di) zastąpiono wysprzęglik metalowy (nr ref.: 510 0011 10) plastikowym (nr ref.: 510 0011 11). Numery te są podawane na obudowie w celu identyfikacji części. W okresie przejściowym możliwa jest sprzedaż obu rodzajów wysprzęglików i mogą być one stosowane zamiennie (fot. 1).

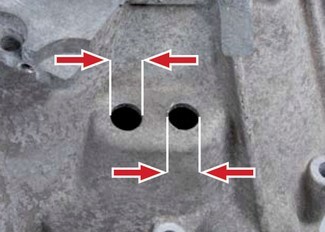

W niektórych skrzyniach biegów Forda przyłącza nowego wysprzęglika nie pasują do otworów w obudowie sprzęgła, więc trzeba te otwory mierzyć i ewentualnie powiększyć do 21 mm lub (maksymalnie) do 24 mm za pomocą wiertła schodkowego lub stożkowego (fot. 2).

LuK

LuK

Fot. 1

Fot. 2

Kolejne etapy wymiany starego wysprzęglika na nowy:

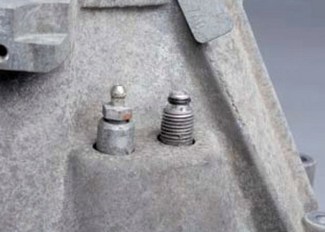

Demontaż starej części

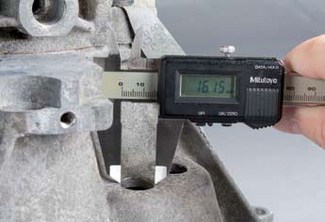

Sprawdzanie średnicy otworów

Demontaż starej części

Sprawdzanie średnicy otworów

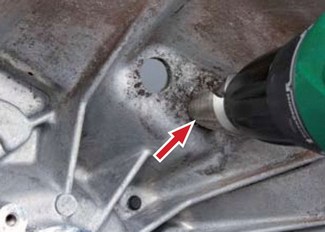

Powiększanie otworów

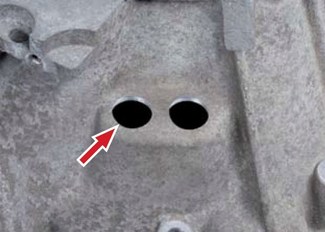

Stępianie krawędzi i czyszczenie wnętrza obudowy

Powiększanie otworów

Stępianie krawędzi i czyszczenie wnętrza obudowy

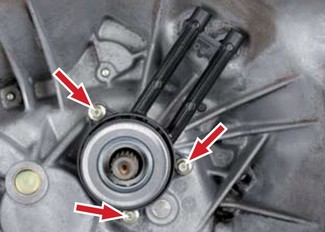

 Montaż nowej części – moment  dokręcania śrub 10 (+1) Nm

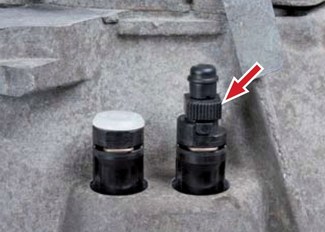

Odpowietrzanie siłownika hydraulicznego

Montaż nowej części - moment  dokręcania śrub 10 (+1) Nm

Odpowietrzanie siłownika hydraulicznego

Trzy najsilniejsze marki Schaeffler Gruppe: LuK, INA oraz FAG zatrudniają 61 000 pracowników w ponad 180 zakładach na całym świecie. Ich obroty w 2009 r. wyniosły ponad 7,3 mld euro. Koncern należy do czołówki światowego rynku łożysk tocznych, będąc uznanym partnerem niemal wszystkich producentów samochodów.

Schaeffler Automotive Aftermarket jest dostawcą usług i części do układu napędowego w samochodach osobowych i pojazdach użytkowych od silnika, poprzez komponenty układu napędowego, skrzynie biegów, do podwozia. Sprzedaż samochodowych części zamiennych pod markami LuK, INA i FAG oraz marki handlowej Ruville na światowym rynku jest prowadzona przez Schaeffler Automotive Aftermarket w Langen, w Niemczech. Firma w ciągu 30 lat stworzyła światową sieć około 11?500 partnerów dystrybucyjnych, ściśle połączoną z 27 biurami sprzedaży oraz przedstawicielstwami.



Sztandarowe produkty marek należących do grupy Schaeffler:

LuK
- Sprzęgła
- Dwumasowe koła zamachowe
- Elementy systemu CVT
- Przekładnie hydrauliczne

INA
- Elementy silników
- Elementy precyzyjne
- Łożyska toczne i ślizgowe oraz systemy liniowe

FAG
- Łożyska toczne dla przemysłu i motoryzacji
- Łożyska precyzyjne
